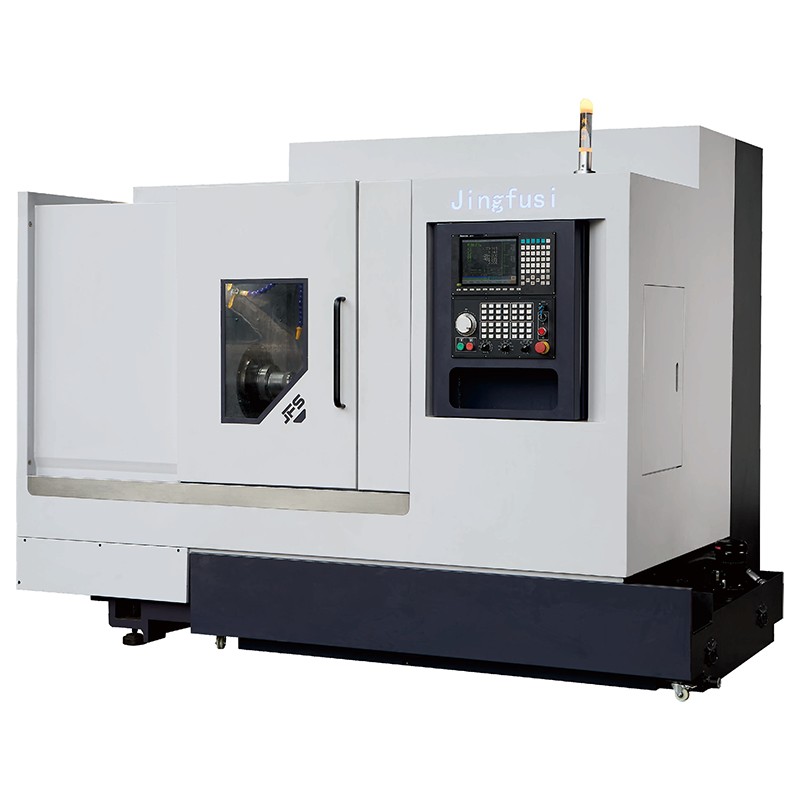

Tornio CNC a torretta elettrica a doppio mandrino

Jingfusi è un produttore professionale di torni CNC a torretta elettrica a doppio mandrino. Ha buone prestazioni di elaborazione e durata della macchina utensile. La rimozione dei trucioli laterale e quella posteriore sono integrate in un unico design, che consente agli operatori di installarle in qualsiasi modo.

Modello:CK46/52-46DTY

Invia richiesta

Descrizione del prodotto

In qualità di produttore, Jingfusi fornisce ai clienti un tornio CNC a torretta elettrica a doppio mandrino di alta qualità. Le caratteristiche del nostro prodotto sono le seguenti:
·Nelle stesse condizioni di configurazione, struttura della fusione, invecchiamento della fusione, precisione dell'assemblaggio, ecc: l'asse Y virtuale ha una rigidità più forte dell'asse Y verticale;
·La rotondità dell'asse Y virtuale è più facile da regolare rispetto a quella dell'asse Y verticale;
·La corsa dell'Y verticale è più facile da estendere rispetto a quella dell'asse Y virtuale;
·L'effetto della superficie lavorata dell'asse Y verticale è migliore di quello dell'asse Y virtuale;
·La programmazione dell'asse Y verticale è più semplice di quella dell'asse Y virtuale.
·La testa motrice a 0° può normalmente funzionare a 8.000 giri/min, mentre la testa motrice a 90° può normalmente funzionare a 6.500 giri/min.

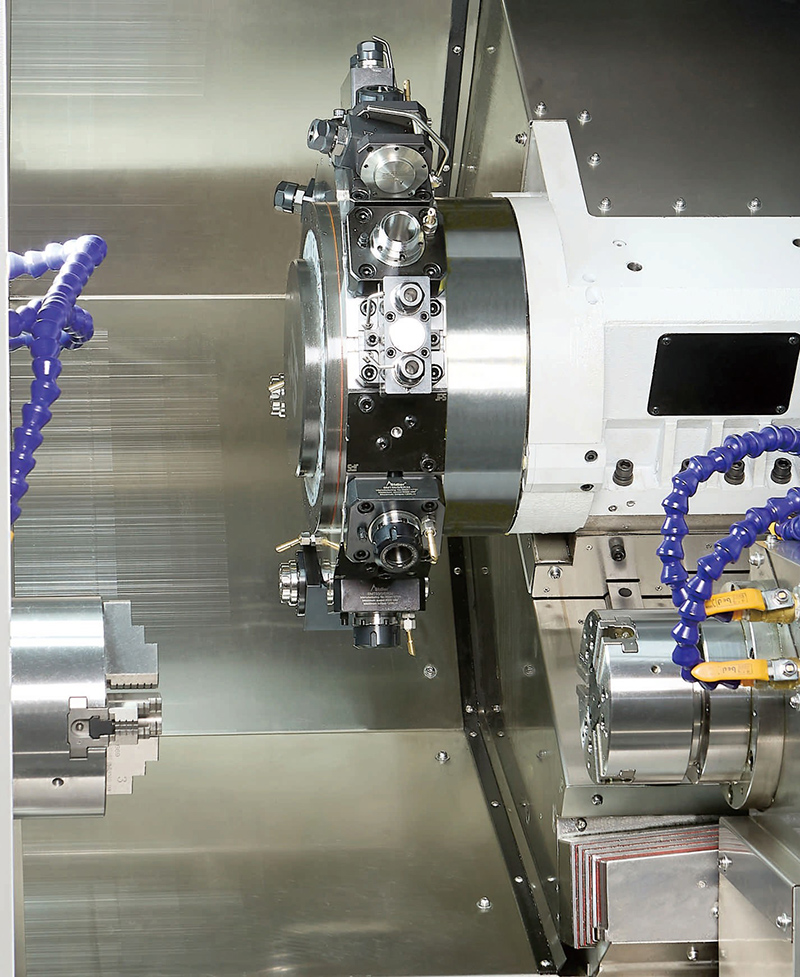

·La torretta non dispone di modulo di trasmissione ad ingranaggi, eliminando la fonte di calore e garantendo la precisione della lavorazione.

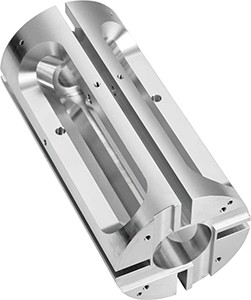

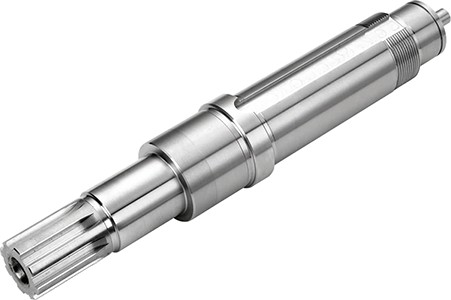

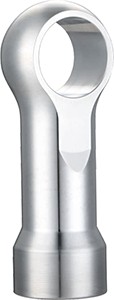

·La funzione di fresatura e tornitura può lavorare materiali complessi come acciaio inossidabile, leghe di titanio e acciaio al carbonio.
·Metodo di rimozione dei trucioli: la rimozione dei trucioli laterale e quella posteriore sono integrate e possono essere installate in modo arbitrario.
·La fusione integrale è sottoposta a ricottura, tempo di vibrazione e altri processi di invecchiamento per garantire una lavorazione stabile a lungo termine e una lunga durata della macchina.

Specifica principale

Modello di tornio		unità	CK46-46DTasse Y virtuale	CK52-46DT asse Y virtuale	Remart
Capacità di lavorazione	Diametro massimo dell'oscillazione sopra il letto	mm	0700	0700	Disco
	Diametro massimo tornibile	mm	0300	0300
	Lunghezza massima di tornitura	mm	480	480
Mandrino principale	Mandrino idraulico del mandrino	pollici	6”	8"
	Altezza del centro del mandrino da terra	mm	1050	1050
	Naso del fuso	-	A2-5	A2-6
	Diametro del foro del mandrino	mm	Ø56	Q66
	Diametro massimo del materiale della barra	mm	Ø45	051
	Velocità massima del mandrino	giri/min	4500	4000
	Potenza/coppia del motore del mandrino	Kw/N.m	11KW/72 Nm	11KW/143N.m
Motore ad alta velocità a trasmissione diretta	mandrino idraulico contromandrino	pollici	6”	6”
	naso del contromandrino	-	A2-5	A2-5
	velocità massima impostata del contromandrino	giri/min	4000	4000
	Potenza/coppia del motore del mandrino	Kw/N.m	11Kw/75Nm	11/75
Powerturet (modello a discesa diretta ad alta velocità)	Modello di torretta elettrica	T	BMT55-16T	BMT55-16T	Torretta a trasmissione diretta incorporata JFS
	Corsa effettiva dell'asse Y virtuale	Kw/N.m	7,5/22 o 11 kW/4,2 km
	Velocità massima del motore di potenza della torretta	giri/min	8000 o 6000
Alimentazione asse X/Z/Y	Velocità massima di spostamento veloce	m/mio	24	24
	Potenza/coppia del motore dell'asse XZ1Y	Kw/N.m	3.1/15	3.1/15
	Potenza/coppia del motore dell'asse Z2	Kw/N.m	2.4/11.5	2.4/11.5
	Equipaggi a sfera di grado C3 sull'asse XZ1/Z2/Y	-	32/40/32/40	32/40/32/40
	Guide a rulli sull'asse ×/Z1/Z2/y	-	35/45/45/45	35/45/45/45
	Corsa massima dell'asse X	mm	500	500
	Corsa massima dell'asse Z1	mm	530	530
	Corsa massima dell'asse Z2	mm	500	500
	Corsa effettiva dell'asse Y virtuale	mm	+48,-52	+48,-52
	Centro del mandrino con offset della testa motrice a 90° dell'asse Y virtuale	mm	-37	-37
Specifiche dell'attrezzatura	Peso netto della macchina	kg	5500	5600
	Potenza totale della macchina	chilowatt	30	34
	Macchina L×L×A	mm	2600x2050x2040	2600x2050×2040

La macchina utensile viene costantemente ottimizzata; fare riferimento ai dati effettivi della macchina utensile per i parametri sopra indicati.

Articoli facoltativi

Articoli facoltativi
Elemento di configurazione		CK46-46DT Asse Y virtuale	CK52-46DT Asse Y virtuale
Mandrino principale	Mandrino meccanico	●	●
Mandrino principale	Elettromandrino	O	O
controllore	Controllore SYNTEC	●	●
Asse di avanzamento	Yaskawa	O	O
Asse di avanzamento	SINTETICO	●	●
a filo	Motore ad alta velocità a trasmissione diretta	●	●
	Torre elettrica di Taiwan Mykun	O	O
	Torretta elettrica SAUTER di marca tedesca	O	O
Bloccaggio	Tirare indietro il morsetto	●	●
Bloccaggio	Mandrino	O	O
Attrezzatura ausiliaria	Dispositivo per la raccolta delle parti	O	O
	Dispositivo di alimentazione	O	O
	Convogliatore di trucioli	O	O
	Robot automatizzato	O	O
	separatore di nebbie oleose	O	O
