35/35 /25

Come fabbrica, Jingfusi produce tornio CNC a torretta di tornitura CK46 52 76TWS di qualità per i clienti. Questo prodotto è stato elaborato mediante molteplici processi di precisione, che non solo garantiscono un funzionamento stabile a lungo termine dell'attrezzatura, ma anche la durata complessiva della macchina utensile. Il rapporto costi-benefici complessivo è molto elevato, sia l'efficienza della macchina utensile che i costi di manutenzione nel periodo successivo sono eccellenti. Non esitare a contattarci!

Modello:CK46/52

Invia richiesta

Descrizione del prodotto

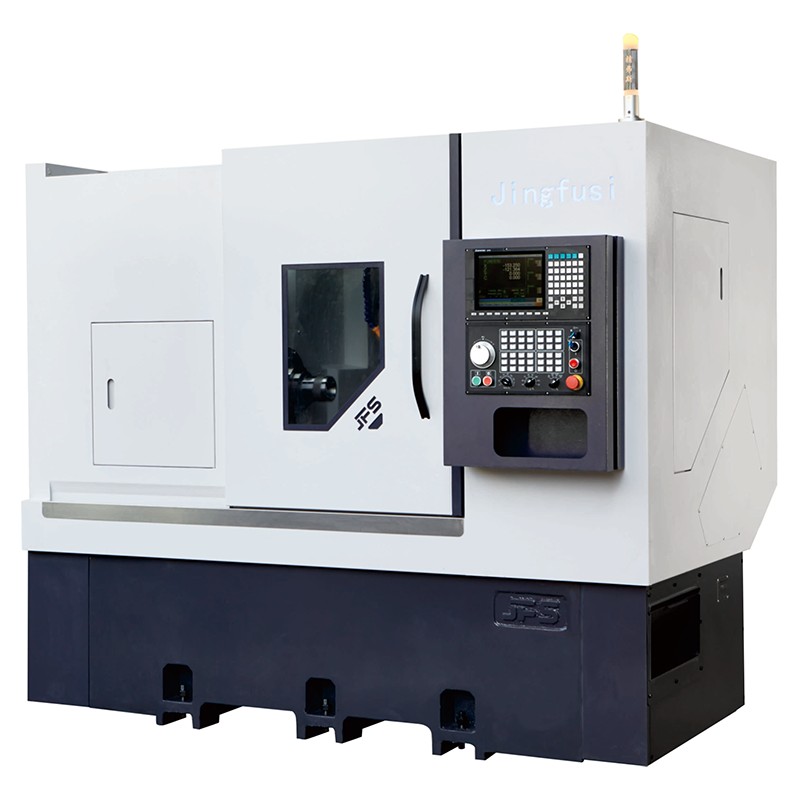

Il tornio CNC a torretta girevole CK46 52 76TWS del fornitore Jingfusi è adatto per la lavorazione di sgrossatura e finitura di materiali come acciaio inossidabile, lega di titanio, acciaio al carbonio e acciaio per stampi. Di seguito sono riportati altri punti salienti di questo prodotto:

· Dotato di quattro funzioni di bloccaggio per evitare oscillazioni e inclinazioni durante l'espulsione, garantendo la precisione della lavorazione.
· La fusione integrale è sottoposta a processi di invecchiamento come ricottura e vibrazione per garantire stabilità a lungo termine e prolungare la durata della macchina.

Specifica principale

Modello di tornio		unità	CK46TWS	CK52TWS	CK76TWS	Remart
Capacità di elaborazione	Diametro massimo dell'oscillazione sopra il letto	mm	Q400	0400	0400
	Diametro massimo tornibile	mm	Ø200	Ø250	Ø300	Disco
	Lunghezza massima di tornitura	mm	380	380	380
Mandrino	Mandrino idraulico del mandrino	In	6"	8"	10"
	Altezza del centro del mandrino da terra	mm	1080	1080	1080
	Naso del fuso	-	A2-5	A2-6	A2-8
	Diametro del foro del mandrino	mm	②56	Q66	Q86
	Diametro massimo del materiale della barra	mm	45	Ø51	072
	Velocità massima del mandrino	giri/min	4500	4000	2000
	Potenza/coppia del motore mandrino	Kw/N.m	11Kw/72Nm o 15Kw/95,5Nm	Guide a rulli sugli assi X/Z	15Kw/143Nm o 15Kw/192Nm

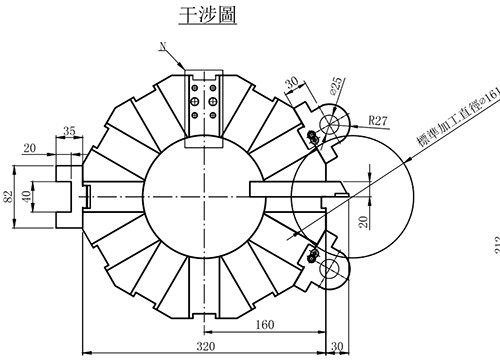

Torretta servo	Modello della torretta		80-12T	80-12T	80-12T
Asse di avanzamento	Velocità di viaggio massima	m/mio	24	24	24
	×/Potenza/coppia del motore dell'asse Z	Kw/N.m	YASKAWAI 1,3 KW/8,34 Nm o SYNTEC 1,8 KW/nominale 11,5 Nm	YASKAWAI 1,3 KW/8,34 Nm o SYNTEC 1,8 KW/nominale 11,5 Nm	YASKAWAI 1,3KW/8,34Nm o SYNTEC 1,8KW/11,5Nm nominale
	Viti Bll C3-grad dell'asse XZ	-	32/32	32/32	32/32
	Guide a rulli sugli assi X/Z	-	35/35	35/35	35/35
	Corsa effettiva dell'asse X	mm	230	230	230
	Corsa effettiva dell'asse Z	mm	400	400	400
32/32/40	Viaggio sul sedile posteriore	mm	400	400	400
32/32/40	foro conico del perno	MK	Morse#5	Morse#5	Morse#5
Specifiche dell'attrezzatura	Peso netto della macchina	kg	3500	3600	3700
	Potenza totale della macchina	chilowatt	11	14.5	18.5
	Macchina LxP×A	mm	2300×1600×1700	2300×1600×1700	2300×1600×1700

La macchina utensile viene costantemente ottimizzata; per i parametri sopra indicati fare riferimento anche ai dati effettivi della macchina.

Articoli facoltativi

Elemento di configurazione		CK46TWS	CK52TWS	CK76TWS
Mandrino principale	Mandrino meccanico	●	●	●
Mandrino principale	Elettromandrino	O	O	O
controllore	Controllore SYNTEC	●	●	●
controllore	Controllore FANUC	O	O	O
Asse di avanzamento	Yaskawa	●	●	●
Asse di avanzamento	SINTETICO	O	O	O
Bloccaggio	Tirare indietro il morsetto	●	●	●
Bloccaggio	Mandrino	O	O	O
Attrezzatura ausiliaria	Dispositivo di alimentazione	O	O	O
	Convogliatore di trucioli	O	O	O
	Robot automatizzato	O	O	O
	separatore di nebbie oleose	O	O	O
