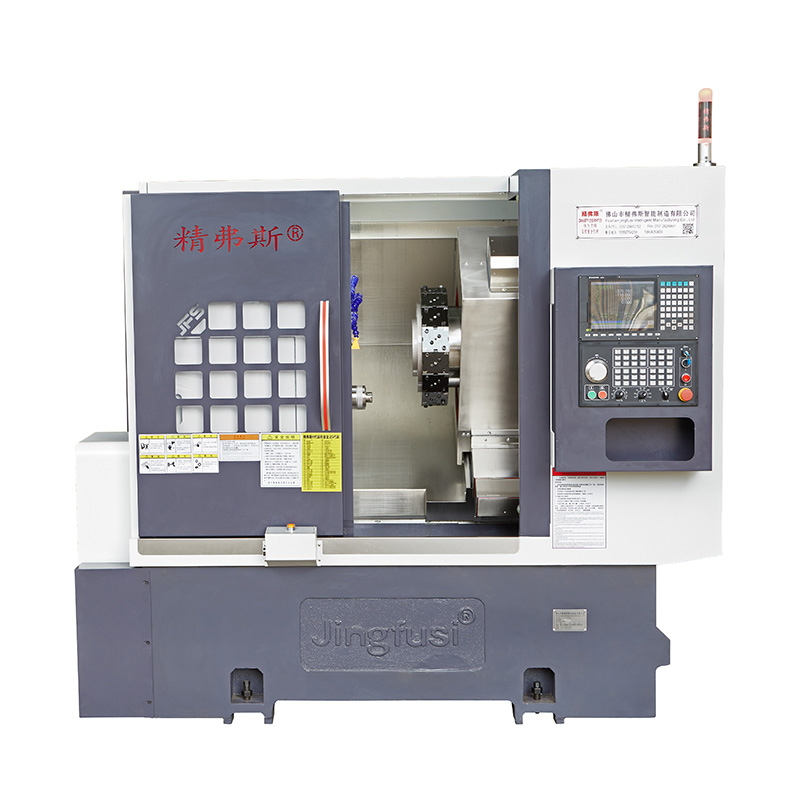

  • Macchine combinate di tornitura e fresatura a torretta - 0 Macchine combinate di tornitura e fresatura a torretta - 0

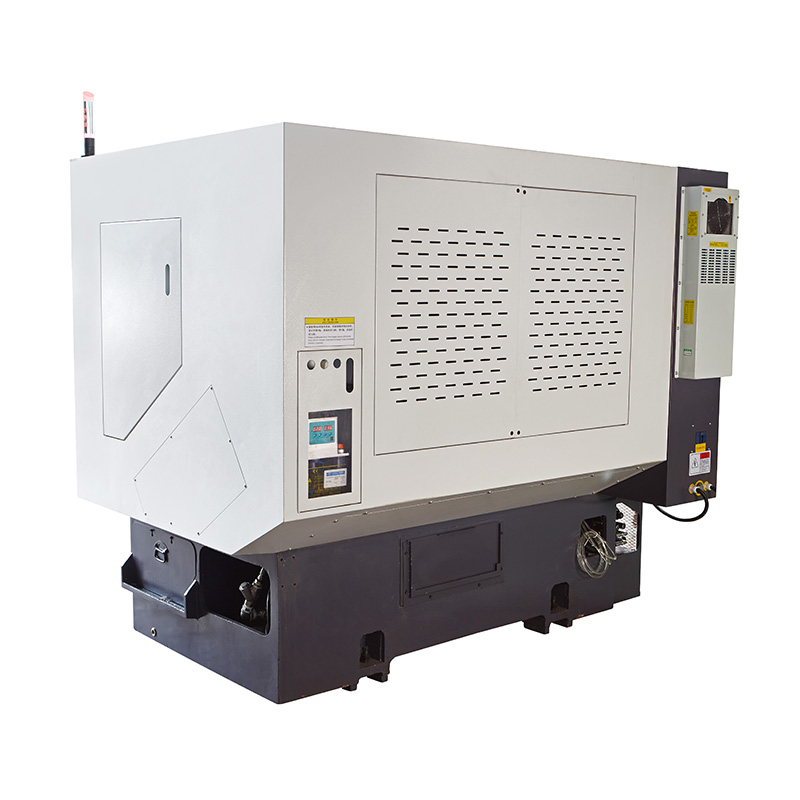

  • Macchine combinate di tornitura e fresatura a torretta - 1 Macchine combinate di tornitura e fresatura a torretta - 1

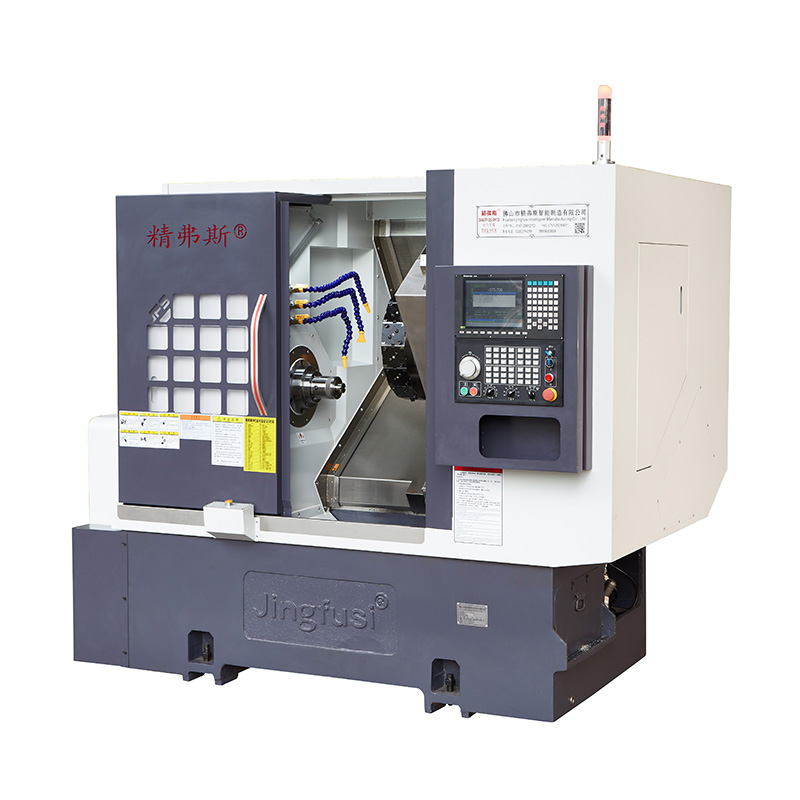

  • Macchine combinate di tornitura e fresatura a torretta - 2 Macchine combinate di tornitura e fresatura a torretta - 2
  • Macchine combinate di tornitura e fresatura a torretta - 3 Macchine combinate di tornitura e fresatura a torretta - 3

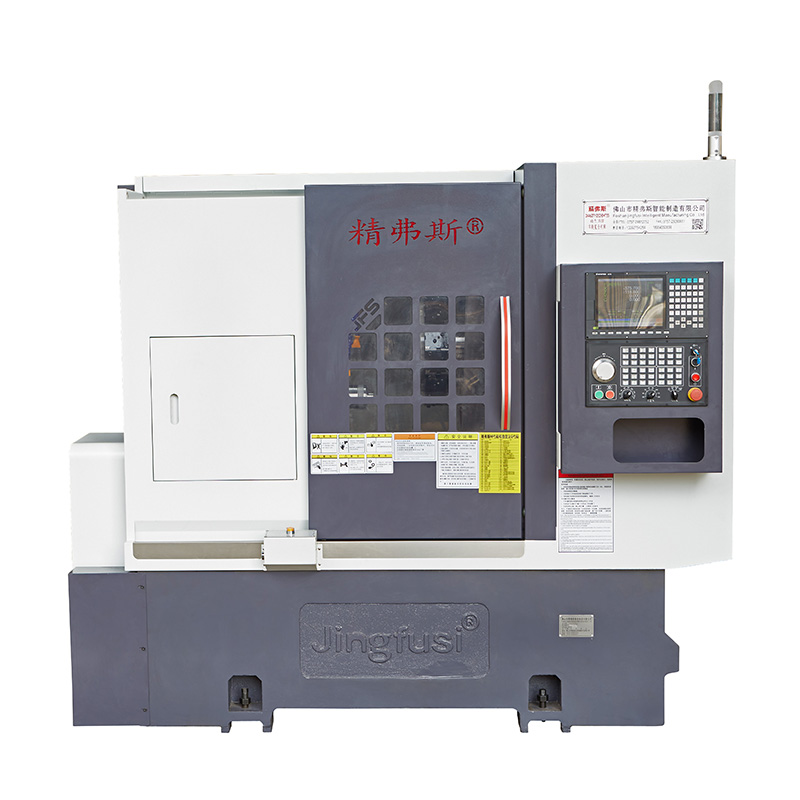

  • Macchine combinate di tornitura e fresatura a torretta - 4 Macchine combinate di tornitura e fresatura a torretta - 4

Macchine combinate di tornitura e fresatura a torretta

In qualità di produttore professionale di macchine combinate di tornitura e fresatura a torretta di alta qualità, puoi essere certo di acquistare macchine combinate di tornitura e fresatura a torretta dalla nostra fabbrica e ti offriremo il miglior servizio post-vendita e consegne puntuali.

Modello:CK76T-600

Invia richiesta

Descrizione del prodotto


Ti invitiamo a venire nella nostra fabbrica per acquistare le ultime macchine combinate di tornitura e fresatura a torretta più vendute, a basso prezzo e di alta qualità. Non vediamo l'ora di collaborare con te.

Dettagli del prodotto



Elenco dei parametri

progetto Contenuto unità CK52T-600 CK76T-600 CK46T-600
Ambito del trattamento Diametro massimo di rotazione del mandrino mm Ø800
tipo di blocco mm Ø 180 ~400
Lunghezza massima di tornitura mm 560
Diametro massimo della barra mm Ø 51 ~ 55 Ø 72 Ø45
asse principale
 Tipo di testa del mandrino
A2-6 A2-8 A2-5
Diametro del foro passante del mandrino mm Ø 66 Ø86 Ø 56
Velocità massima del mandrino giri/min 4200 3200 6000
Velocità impostata del mandrino giri/min 1 ~ 3500 1 ~2500 1 ~4500
foraggio Corsa massima dell'asse X/Z mm 230/600
Corsa effettiva dell'asse Z mm 570
Movimento veloce massimo dell'asse X/Z m/min 24
Impostazione dell'asse X/Z per movimenti rapidi m/min 16/18
Specifiche della vite a rulli dell'asse X/Z mm 40
Specifiche del misuratore dell'asse X/Z mm 35/45
Torretta servo a dodici posizioni Altezza centrale della torretta servo a dodici posizioni
100
Bordo opposto torre coltelli (diametro esterno) mm 385
Altezza centrale della torretta mm 100
Numero di pale della torretta aggiustare 12
Diametro di interferenza della lavorazione dell'utensile adiacente mm Ø180
Dimensioni portautensili fisse mm 25X25
Diametro manico portacoltello mm Ø25
macchinari elettrici Potenza/coppia del motore principale KW/Nm 11KW/nominale 72Nm 15KW/nominale 98Nm 7,5 KW/nominale 47 Nm
Potenza/coppia del motore dell'asse X/Z KW/Nm Yaskawa 1,8KW/11,5Nm. Opzionale nuova generazione 2,4 KW/nominale 11,5 Nm
Potenza/coppia del motore cambio utensile torretta KW/Nm Nuova generazione 1,0 KW/3,1 Nm
Potenza del motore del sistema di raffreddamento chilowatt 0.3
Potenza del motore del sistema di raffreddamento ad alta pressione chilowatt 3
Contropunta Corsa della contropunta mm 420
Corsa massima del perno di espulsione della contropunta mm 100
Forma di azionamento del perno di espulsione della contropunta
Idraulico, forte rigidità
Conicità del foro del cono dell'ago superiore della contropunta MK Mohs 5#, non oscilla né si deforma durante le lavorazioni di precisione.
Distanza massima tra punta e mandrino mm 690
altro Inclinazione del letto ° 30° o 15°
Lunghezza della macchina utensile X larghezza X altezza mm 2500X1600X1700
Peso totale dell'intera macchina KG Il peso totale dell'intera macchina è di 4500 kg, con un peso totale opzionale di 3500 kg, meno 10000 yuan
Potere totale kw 20
Consumo energetico medio kw/h 3

Precisione della macchina utensile

Precisione della macchina, standard del fattore Jingfus:
Importante elemento di prova Diagramma schematico Metodo di rilevamento
 Norma di fabbrica
Battimento radiale del mandrino Rilevare l'eccentricità del cono esterno 0.0025
Posizione di ripetizione dell'asse X Rileva il posizionamento ripetuto dell'asse X. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto. 0.0025
Posizione di ripetizione dell'asse Z
Rileva posizionamenti ripetuti sull'asse Z. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto. 0.0025
Se il cliente desidera testare la precisione ISO o VD1 degli assi X/Z/Y, ciò dovrà essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale di Jingfusi Factory.
