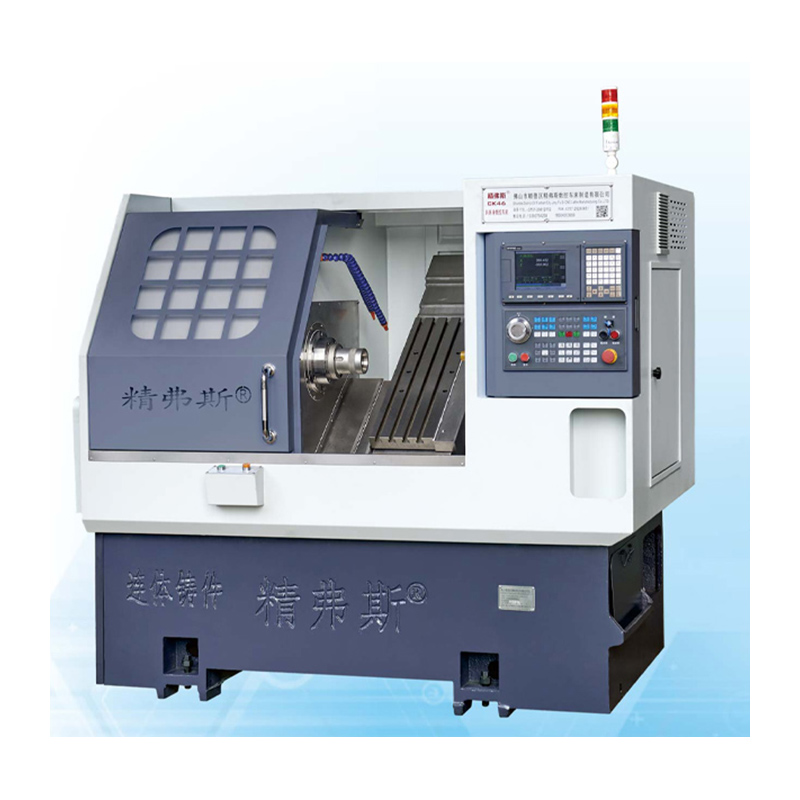

Tornio cnc composto

Un aspetto che definisce il tornio CNC di Jingfusi® Milling-Milling CNC è la sua costruzione solida e resiliente. Ciò garantisce che, indipendentemente dai carichi di lavoro più impegnativi, mantenga una precisione incrollabile e prestazioni coerenti. Vantando un letto pesante e binari di guida lineari, questa macchina è realizzata per la longevità e offre risultati affidabili che superano tutte le aspettative.

Modello:CK76DTY

Invia richiesta

Descrizione del prodotto

Introduzione alla produzione di tornio in composto macinato

Il tornio CNC composto che si sta trasformante di alta qualità fornito dal produttore Jingfusi® è la soluzione definitiva per la lavorazione e la fabbricazione di precisione.

Fondamentalmente, il valore fondamentale di questo tornio CNC composto a riposo a bordo è quello di fornire precisione, efficienza e versatilità senza pari per far fronte ai rigori dei moderni processi di produzione. Il nostro tornio CNC Mill-Turn utilizza la tecnologia all'avanguardia per eseguire in modo accurato e rapido una varietà di operazioni come la svolta, la fresatura, la perforazione e il tocco.

Non solo, anche il tornio CNC composto che si muove a svolta è dotato di un motore del mandrino ad alta velocità per garantire una velocità di taglio più rapide e accurate durante l'elaborazione. Questa caratteristica è particolarmente critica nelle attività di lavorazione complesse perché può ridurre significativamente il tempo di ciclo di produzione mantenendo un'elevata precisione.

Inoltre, il sistema di controllo CNC integrato di questa macchina utensile adotta un design intuitivo, rendendo facile e veloce per gli operatori alle prime armi e esperti per completare la configurazione e il funzionamento della lavorazione. Questa funzione lo rende una scelta ideale per seminari, piccole imprese e persino grandi impianti di produzione.

Un altro punto culminante del tornio CNC composto che gira a turni sono le sue potenti capacità di elaborazione. Con la sua grande oscillazione sul letto e la grande distanza tra i centri, può facilmente gestire grandi lavoratori di varie dimensioni e forme per soddisfare quasi tutte le esigenze di lavorazione.

Elenco dei parametri del cnc del composto di giù

articolo	Modello di tornio	unità	Ck46dty	Ck52dty
Ambito di elaborazione	Diametro di rotazione massima del mandrino	mm	Ø 600
	Lunghezza del cerchio esterno massima	mm	300
	Diametro massimo della barra	mm	Ø 45	Ø 55
Asse principale	Velocità massima del fuso	r/min	6000 (Impostazione 4500)	4200 (Impostazione 3500)

	Tipo di testa del mandrino		A2-5	A2-6
	Diametro del buco del mandrino	mm	Ø 56	Ø 66
foraggio	Asse x/z/y Scata massima	mm	800/400/± 60


	Testa di potenza a 90 ° che passa attraverso il centro del mandrino	mm	60
	Movimento rapido massimo dell'asse x/z/y	m/mio	24 (Impostazione 18) / 24 (Impostazione 18) / 15 (Impostazione 12)
	Asta a vite dell'asse x/z/y	mm	32/02/32
	Traccia a rulli dell'asse x/z/y	mm	35/05/35
Torretta di potenza	Modello di torretta di potenza (torretta di potenza)	BMT	BMT45 ， BMT55 opzionale

	Collet di potenza	È	ER25
	Dimensione del supporto per utensili fissi	mm	25x25
	Diametro del gambo del supporto per foro	mm	Ø25
Tailstock	Potenza/coppia del motore principale	KW / NM	7,5 kW/classificato 47nm	11kW/classificato 72nm


	Potenza/coppia del motore dell'asse x/z/y	KW / NM	Yaskawa 1.8kW/11.5n. Nuova generazione facoltativa2.4 kW/valutazione 11,5 nm
	Velocità massima del motore di alimentazione della torretta	r/min	80000 ° (Testa di potenza ≤7000 variazione ， 90 ° Testa di potenza ≤6000 modifica)
	Motore di potenza motore/coppia	KW / NM	8,5 kW/classificato 16,5 nm
	Potenza/coppia del motore che cambia utensile della torretta	KW / NM	New Generation1.0 KW /3.1nm
altro	Dispositivo freno di posizionamento del mandrino		pressione idraulica


	Inclinazione del letto	°	35 °
	Macchina della macchina utensile lunghezza x larghezza x altezza	mm	2200x1500x1900
	Peso totale dell'intera macchina	KG	3900 kg
	Potenza totale	KW	15
	Consumo energetico medio	KW / H.	3

Accuratezza della macchina utensile

Accuratezza della macchina, Standard del fattore Jingfus ：
Principale elemento di prova	Diagramma schematico	Standard di fabbrica


Battito radiale del mandrino		Rileva il runout di cono esterno	0.0035


Posizione di ripetizione dell'asse X.		Rileva il posizionamento ripetuto dell'asse x. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.003


Asse Z Ripetere la posizione		Rileva il posizionamento ripetuto sull'asse z. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.003


Asse Y Ripetere la posizione		Rileva il posizionamento ripetuto sull'asse Y. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.004


Asse C Ripetere la posizione		Rileva il riposizionamento del punto fisso dell'asse C, Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto	20 secondi di arco


COTURA POSIZIONE A ASSI		Rilevare l'accuratezza della posizione casuale dell'asse C, Nota: prima prevedere circa 50 volte per compensare l'errore del motore a freddo e del motore caldo, quindi controllare le impostazioni ripetute	72 secondi di arco


Power Head Bramping Beat		Cono battito	0.015

Power Head Bramping Beat		Battito di serraggio	0.01

Se il cliente desidera testare l'accuratezza ISO o VD1 dell'asse X/Z/Y, deve essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale della fabbrica di Jingfusi.
