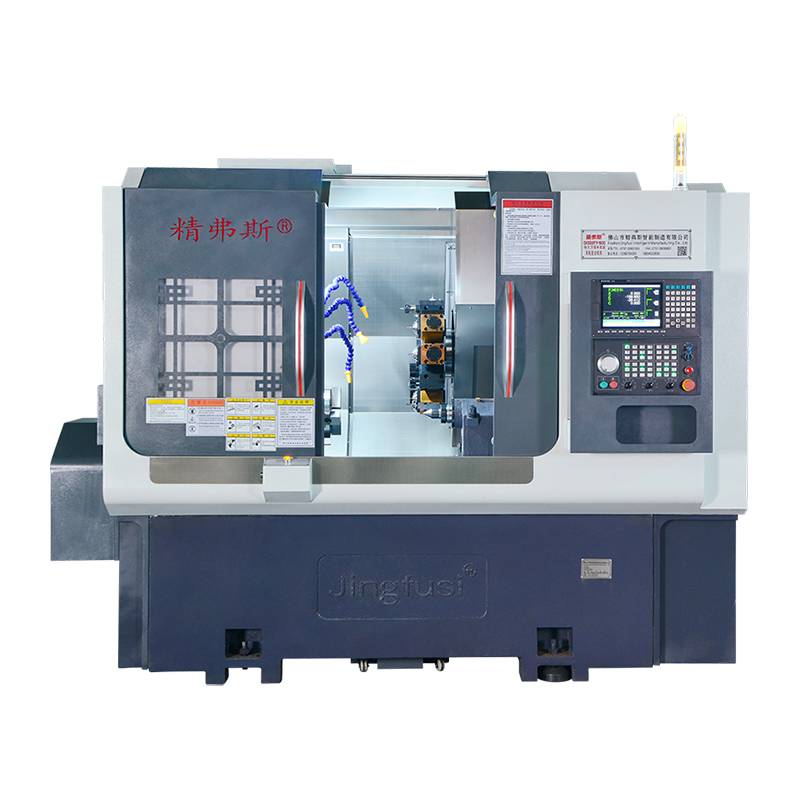

Macchina del tornio composito di macinazione

La macchina per il tornio composito di macinazione di alta qualità Jingfusi incorpora un mandrino flessibile con il meccanismo ausiliario nel suo design, migliorando la rigidità durante l'elaborazione delle parti. Il sistema di modifica dello strumento diretto elimina la necessità di intricati programmi di modifica dello strumento e riduce il tempo di inattività della modifica dello strumento, con conseguente efficiente evoluzione e risparmio sui costi per gli utenti. Questo design innovativo non solo migliora la stabilità generale della macchina durante le operazioni, ma semplifica anche il processo di cambiamento dello strumento, rendendo il flusso di lavoro di lavorazione più efficiente ed economicamente vantaggioso per gli utenti.

Modello:CK52DTY

Invia richiesta

Descrizione del prodotto

La macchina per il tornio composito di fresatura di rotazione dei fornitori di Jingfusis incorpora in modo senzamente girare, macinare, perforare, noioso, toccare e varie altre funzioni in un singolo dispositivo versatile. In grado di eseguire fresatura, perforazione, tappatura e elaborazione composita, questa macchina è particolarmente adatta per forme intricate e specifiche di precisione esigenti. Eccelle nella gestione delle esigenze di elaborazione complete delle parti rotanti completando tutte o la maggior parte delle operazioni richieste in un unico blocco. Ciò non solo garantisce una precisione eccezionale, ma migliora anche l'efficienza, portando alla fine alla riduzione dei costi nel processo di lavorazione.

Caratteristiche chiave della macchina per il tornio composito di macinazione rotazione:

1. Accordi progettati bene con ampio spazio interno.

2.Incorporazione di una struttura mandrino autonoma ad alta precisione e un rapido sistema rotante idraulico, garantendo prestazioni di prim'ordine.

3. Condusate le funzionalità ad alta velocità della macchina utensile.

4.Presentando interruzioni di alimentazione dal causare inesattezze nel valore del servo motore.

Diagramma di viaggio a macchina

Dettagli del prodotto

Elenco dei parametri

articolo	Modello di tornio	unità	Ck52dty	Ck76dty	Ck46dty
Ambito di elaborazione	Diametro di rotazione massima del mandrino	mm	Ø 700
	Lunghezza del cerchio esterno massima	mm	520
	Diametro massimo della barra	mm	Ø 55	Ø 72	Ø 45
Asse principale	Velocità massima del fuso	r/min	4200 (Impostazione 3500)	3200 (Impostazione 2000)	6000 (set 4500)
	Tipo di testa del mandrino		A2 - 6	A2 -8	A2 - 5
	Diametro del buco del mandrino	mm	Ø 66	Ø 86	Ø 56
foraggio	Asse x/z/y Scata massima	mm	260/500/± 60
	Testa di potenza a 90 ° che passa attraverso il centro del mandrino	mm	30
	Movimento rapido massimo dell'asse x/z/y	m/mio	24 (Impostazione 16)/ 24 (Impostazione 16)/ 14 (Impostazione 8)
	Asta a vite dell'asse x/z/y	mm	40
	Traccia a rulli dell'asse x/z/y	mm	35/45/35
Torretta di potenza	Modello di torretta di potenza (torretta di potenza)	BMT	BMT55
	Collet di potenza	È	ER32
	Dimensione del supporto per utensili fissi	mm	25x25
	Diametro del gambo del supporto per foro	mm	Ø32
macchinari elettrici	Potenza/coppia del motore principale	KW / NM	11kW/classificato 72nm	15kW/valutato 98nm	7,5 kW/classificato 47nm
	Potenza/coppia del motore dell'asse x/z/y	KW / NM	Yaskawa 2.9 KW /18.6nm，optional New Generation3.1 KW /15nm
	Potenza/coppia del motore della testa di potenza della torretta	KW / NM	Nuova generazione 3.1 KW/15NM
	Velocità massima del motore di alimentazione della torretta	r/min	6000 (Impostazione 4000), velocità comune≤4000
	Motore di potenza motore/coppia	KW / NM	3.1 kW/15nm
	Potenza/coppia del motore che cambia utensile della torretta	KW / NM	New Generation1.0 KW /3.1nm
Tailstock	Corsa di coda	mm	520
	Massima corsa idraulica di coda	mm	100
	Cono a cono cono con ago superiore di coda	Mk	MOHS 5#
	Distanza massima tra punta e mandrino	mm	690
altro	Dispositivo freno di posizionamento del mandrino		Programmabile idraulico, opzionale
	Inclinazione del letto	°	30 ° o 15 °
	Macchina della macchina utensile lunghezza x larghezza x altezza	mm	2500x1680x1900
	Peso totale dell'intera macchina	KG	5000 kg
	Potenza totale	KW	20
	Consumo energetico medio	KW / H.	3
