Macchina di lavorazione del mulino a turno
  • Macchina di lavorazione del mulino a turno Macchina di lavorazione del mulino a turno

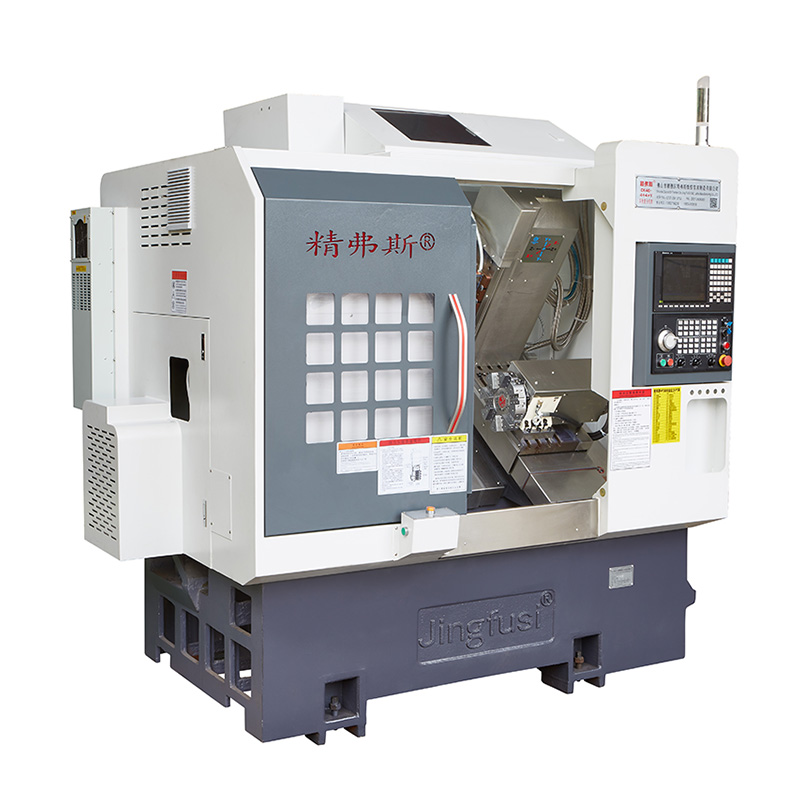

Macchina di lavorazione del mulino a turno

La macchina per la lavorazione del mulino a turno Jingfusi® è particolarmente adatta alla produzione in serie di parti con forme complesse, come micro componenti, micro alberi, connettori elettronici, occhiali, orologi e vari accessori hardware.
Modello:CK52-5+5+Y

Invia richiesta

Descrizione del prodotto

La macchina per la lavorazione del mulino a turno ha le caratteristiche di alta precisione e alta efficienza. Può passare da una boccola guida e nessuna boccola di guida, eseguire elaborazioni appropriate in base alla lunghezza del pezzo e ha una struttura ragionevole. Tutti e tre gli assi usano guide a rotolamento lineari, che hanno una buona resistenza all'usura e alta precisione. , guidata da un servomotore, la struttura della riga dello strumento lineare ha le caratteristiche del cambio di strumento rapido, il sistema CNC ha funzioni complete ed è facile da controllare. La lavorazione senza maniche guida non richiede materiali di macinazione e può elaborare barre con alta velocità e alta precisione e il materiale rimanente minimo è solo 30 mm. Il dispositivo di elaborazione laterale opzionale può realizzare processi di perforazione e fresatura.


Diagramma di viaggio a macchina

Turn-Mill Machining Machine

Dettagli del prodotto

Turn-Mill Machining Machine

Elenco dei parametri

articolo contenuto unità CK46-5+5+Y. CK52-5+5+Y.
Ambito di elaborazione Oscillare sul letto mm Ø 500
Lunghezza del cerchio esterno massima mm 320

Diametro massimo della barra		 mm Ø 45 Ø 51 ~ 55
Asse principale Velocità massima del fuso r/min 6000 (impostato su 4000) 4500 (impostato su 3500)
Tipo di testa del mandrino
A2-5 A2-6
Diametro del buco del mandrino mm Ø 56 Ø 66
foraggio Asse x/z/y Scata massima mm 800/470/310
Movimento rapido massimo dell'asse x/z/y m/mio 24 (Impostazione 18)/24 (Impostazione 18)/15 (Impostazione 8)
Asta a vite dell'asse x/z/y mm 32/02/25
Rilico dell'asse x/z/y mm 35/05/25
Torre del coltello Otto torretta di stazione PC 8 stazioni, possono essere dotati di portatrici a doppio foro, opzionale con 12 stazioni
Testa di potenza Modulo di detenzione dell'utensile della testa di potenza
ER25
Velocità massima della testa di potenza r/min 6000 (impostato su 4000), possono essere comunemente utilizzati per elaborare i prodotti da 4000
Diametro della testa di perforazione e fresatura massima mm Ø 16
Distanza tra l'albero della testa di potenza e l'albero mm 65
macchinari elettrici Potenza/coppia del motore principale KW / NM 7,5 kW/47,75 nm, 11kw/70,03 nm opzionale per parti di acciaio con una capacità di elaborazione di 80 e superiore
Potenza/coppia del motore dell'asse x/z/y KW / NM Yaskawa 1.8kW/11,5 nm. Nuova generazione opzionale 2,4 kW/valutazione 11,5 nm
Alimentazione/coppia del motore di potenza X/Z KW / NM 2,4 kW/11,5 nm
Velocità massima del motore della testa di potenza r/min 5000
altro Dispositivo freno di posizionamento del mandrino
pressione idraulica
Inclinazione del letto ° 35 °
Lunghezza della piastra del tavolo da coltello x larghezza mm 700x290
Macchina della macchina utensile lunghezza x larghezza x altezza mm 2200x1580x2000
Peso totale dell'intera macchina KG 3430
Potenza totale KW 13
Consumo energetico medio KW / H. 2

Accuratezza della macchina utensile

Accuratezza della macchina, Standard del fattore Jingfus ：
Principale elemento di prova Diagramma schematico Standard di fabbrica
Battito radiale del mandrino Turn-Mill Machining Machine Rileva il runout di cono esterno 0.0035
Posizione di ripetizione dell'asse X. Turn-Mill Machining Machine Rileva il posizionamento ripetuto dell'asse x. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto. 0.003
Asse Z Ripetere la posizione Turn-Mill Machining Machine
 Rileva il posizionamento ripetuto sull'asse z. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto. 0.003
Asse Y Ripetere la posizione Turn-Mill Machining Machine Rileva il posizionamento ripetuto sull'asse Y. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto. 0.004
Asse C Ripetere la posizione Turn-Mill Machining Machine Rileva il riposizionamento del punto fisso dell'asse C, Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto 20 secondi di arco
COTURA POSIZIONE A ASSI Turn-Mill Machining Machine  Rilevare l'accuratezza della posizione casuale dell'asse C, Nota: prima prevedere circa 50 volte per compensare l'errore del motore a freddo e del motore caldo, quindi controllare le impostazioni ripetute 72 secondi di arco
Power Head Bramping Beat Turn-Mill Machining Machine Cono battito 0.015
Power Head Bramping Beat Turn-Mill Machining Machine
 Battito di serraggio 0.01
Se il cliente desidera testare l'accuratezza ISO o VD1 dell'asse X/Z/Y, deve essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale della fabbrica di Jingfusi.
