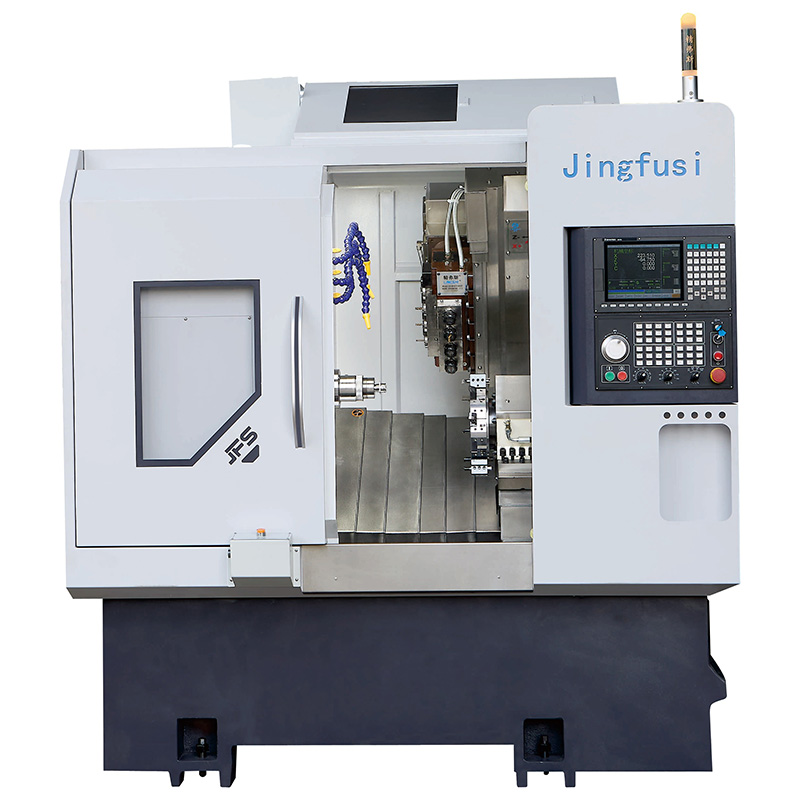

Tornio CNC per fresatura

Jingfusi è un produttore di torni CNC per fresatrici. La nostra fabbrica è impegnata a fornire ai clienti macchine utensili ad alte prestazioni e convenienti. Ricerchiamo continuamente le esigenze dei clienti sul mercato e produciamo prodotti che soddisfano le loro effettive esigenze di utilizzo, guadagnando elogi da molti utenti del settore. Benvenuto per visitare la nostra fabbrica!

Modello:CK46/52-4+4+Y

Invia richiesta

Descrizione del prodotto

Jingfusi è una fabbrica di torni CNC per fresatrici. Di seguito sono riportate le caratteristiche principali del nostro prodotto:

• Rispetto alle torrette motorizzate, la nostra macchina utensile offre velocità più elevate, maggiore precisione e migliore finitura superficiale durante la lavorazione di pezzi di piccole e medie dimensioni.

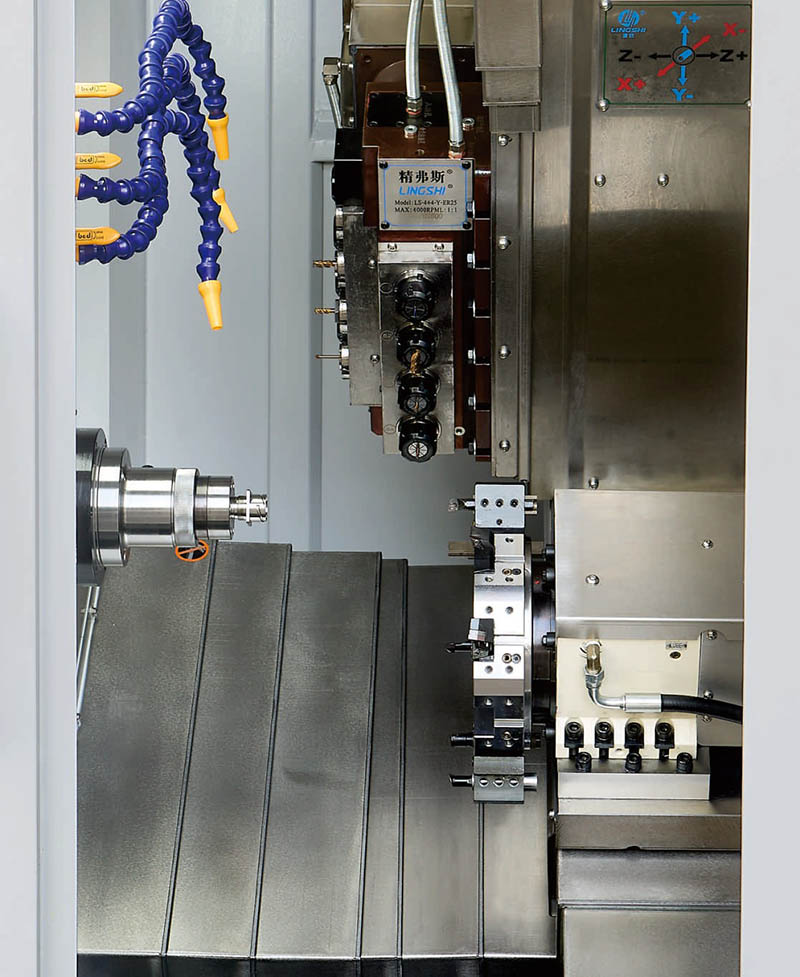

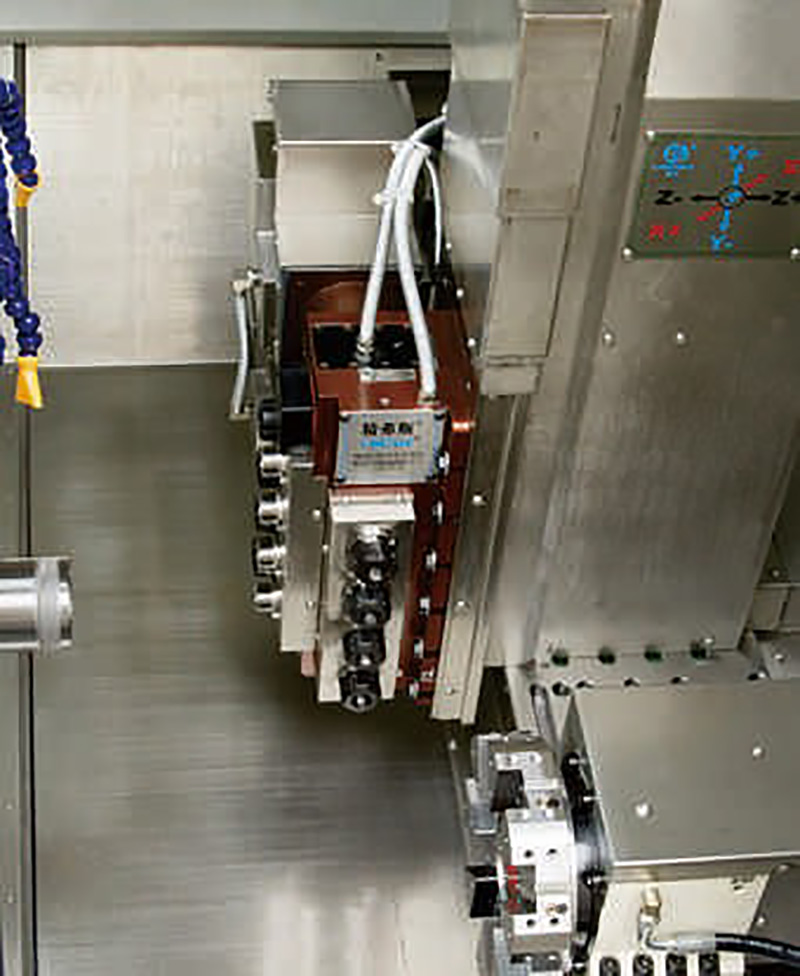

• La nostra testata motrice presenta un interasse di 65 mm e un design plug-in, che facilita la sostituzione della testata motrice o dei cuscinetti, semplificando la manutenzione ordinaria.

• La nostra macchina utensile può lavorare materiali complessi come acciaio inossidabile, leghe di titanio e acciaio al carbonio.

• La nostra macchina utensile garantisce una lavorazione stabile a lungo termine e ha una lunga durata.

Specifica principale

Modello di tornio		unità	CK46-4+4+Y	CK52-4+4+Y	Remart
Capacità di elaborazione	Diametro massimo dell'oscillazione sopra il letto	mm	O480	O480
	Diametro massimo di accordatura	mm	Q80	Q80
	Lunghezza massima di tornitura	mm	320	320
Mandrino	Centro del mandrino alto da terra	mm	1150	1150
	Naso del fuso	-	A2-5	A2-6
	Diametro del foro del mandrino	mm	056	066
	Dametro materiale massimo della barra	mm	O45	051
	Velocità massima del mandrino	giri/min	4500	4000
	Velocità massima della testa motrice	Kw/N.m	7,5 kW/47 Nm	11Kw/72N.m	Integrato opzionale 11kW/60Nm Integrato opzionale 22kW/170Nm
Torretta di potenza	Modello di assieme della testata di potenza		Fisso 4+direzione radiale4+direzione assiale4	oin
	Motore della testata di potenza	Kw/N.m	SYNTEC 1.7Kw/8.34N.m	SYNTEC 1.7Kw/8.3N.m	Due motori azionano otto teste di potenza
	Distanza tra gli alberi	mm	65	65
	Velocità massima della testa motrice	giri/mm	5000	5000	4000 comunemente usati
	Metodo di montaggio dell'utensile di potenza		ER25	ER25
Torretta servo	Modello con torretta servo		MK-63RSV-8T	MK-63RSV-8T	Opzionale 12T
Avanzamento asse X/Z/Y	Asse X/Z/Y Velocità massima di spostamento veloce	m/mio	24	24
	×/Potenza/coppia del motore dell'asse Z/Y	kw/N.m	YASKAWAI 1,3 KW/8,34 Nm o SYNTEC 1,8 KW/11,5 Nm	YASKAWAI 1,3 KW/8,34 Nm o SYNTEC 1,8 KW/11,5 Nm
	Viti di grado C3 dell'asse X/ZY		32/32/25	32/32/25
	×/Olerguide dell'asse ZY rais	-	35/35/25	35/35/25
	Corsa efficace dell'asse X	mm	800	800
	Corsa effettiva dell'asse Z	mm	470	470
	Viaggio efficace Yaxis	mm	260	260
	La testa motrice a 90° dell'asse Y di interpolazione passa attraverso il centro del mandrino	mm	70	70
Specifiche dell'attrezzatura	Peso netto della macchina	kg	3400	3500
	Potenza totale della macchina	chilowatt	13	16.5
	Macchina L×L×A	mm	2200×1580x1900	2200×1580×1900

La macchina utensile viene costantemente ottimizzata; fare riferimento ai dati effettivi della macchina utensile per i parametri sopra indicati.

Articoli facoltativi

Elemento di configurazione		CK46-4+4+Y	CK52-4+4+Y
Mandrino principale	Mandrino meccanico	●	●
Mandrino principale	Elettromandrino	O	O
controllore	Controllore SYNTEC	●	●
controllore	Controllore FANUC		O
Asse di avanzamento	Yaskawa	●	●
Asse di avanzamento	SINTETICO	O	O
Bloccaggio	Tirare indietro il morsetto	●	●
Bloccaggio	Mandrino	O	O
a filo	8 postazioni di lavoro	●	●
a filo	12 postazioni di lavoro	O	O
Attrezzatura ausiliaria	Dispositivo per la raccolta delle parti	O	O
	Dispositivo di alimentazione	O	O
	Convogliatore di trucioli	O	O
	Robot automatizzato	O	O
	Separatore di nebbie d'olio	O	O
