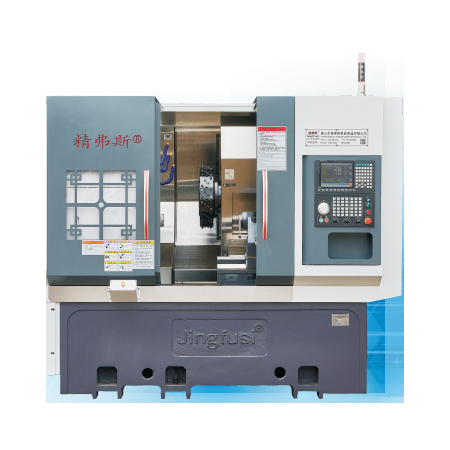

Macchina combinata di tornitura e fresatura con torretta motorizzata
  • Macchina combinata di tornitura e fresatura con torretta motorizzata - 0 Macchina combinata di tornitura e fresatura con torretta motorizzata - 0

Macchina combinata di tornitura e fresatura con torretta motorizzata

Nella nostra qualità di produttori professionali, Jingfusi® è orgoglioso di presentare la nostra macchina combinata di tornitura e fresatura a torretta elettrica. Ci impegniamo a fornire un servizio post-vendita di prim'ordine e a garantire la consegna tempestiva dei prodotti. Per mantenere la qualità costante delle nostre macchine utensili, aderiamo a un approccio standardizzato sia nella costruzione del corpo macchina che nell'assemblaggio della configurazione. Ciò comporta l'uso di accessori uniformi (inclusa la testa motrice del portautensile intercambiabile e la torretta portautensili sulla piastra base) per garantire stabilità e affidabilità. La nostra macchina è progettata con una struttura semplice e pratica, adattata alle applicazioni del mondo reale e progettata per un funzionamento facile da usare.

Modello:CK52DTY

Invia richiesta

Descrizione del prodotto

In qualità di produttore professionale, noi Jingfusi® vorremmo fornirvi una macchina combinata di tornitura e fresatura a torretta elettrica.
Dettagli del prodotto



Elenco dei parametri

articolo Modello di tornio unità CK46DTY CK52DTY
Ambito del trattamento Diametro massimo di rotazione del mandrino mm Ø 600
Lunghezza massima del cerchio esterno di sterzata mm 300
Diametro massimo della barra mm Ø45 Ø 55
asse principale Velocità massima del mandrino giri/min 6000(impostazione 4500) 4200(impostazione 3500)
Tipo di testa del mandrino
A2-5 A2-6
Diametro del foro passante del mandrino mm Ø 56 Ø 66
foraggio Corsa massima dell'asse X/Z/Y mm 800/400/±60
Testa motrice a 90° passante per il centro del mandrino mm 60
Movimento rapido massimo degli assi X/Z/Y m/min 24(impostazione 18) / 24(impostazione 18) /15(impostazione 12)
Asta a vite dell'asse X/Z/Y mm 32/32/32
Rulliera sugli assi X/Z/Y mm 35/35/35
Torretta elettrica
 Modello torretta motorizzata (torretta motorizzata) BMT BMT45, BMT55 opzionale
Pinza della testa di potenza È ER25
Dimensioni portautensili fisse mm 25X25
Diametro del gambo del portaforo mm Ø25
Contropunta Potenza/coppia del motore principale KW/Nm 7,5 KW/nominale 47 Nm 11KW/nominale 72Nm
Potenza/coppia del motore dell'asse X/Z/Y KW/Nm Yaskawa 1.8KW/11.5N. Opzionale nuova generazione2,4 KW/nominale 11,5 Nm
Velocità massima del motore di potenza della torretta giri/min 80000°(modifica testata ≤7000 modifica, testata motrice 90° ≤6000 modifica)
Potenza/coppia del motore della testata KW/Nm 8,5 KW/nominale 16,5 Nm
Potenza/coppia del motore cambio utensile torretta KW/Nm Nuova generazione 1,0 KW/3,1 NM
altro Dispositivo freno posizionamento mandrino
pressione idraulica
Inclinazione del letto ° 35°
Lunghezza della macchina utensile X larghezza X altezza mm 2200X1500X1900
Peso totale dell'intera macchina KG 3900KG
Potere totale kw 15
Consumo energetico medio kw/h 3

Precisione della macchina utensile

Precisione della macchina, standard del fattore Jingfus:
Importante elemento di prova Diagramma schematico Norma di fabbrica
Battimento radiale del mandrino Rilevare l'eccentricità del cono esterno 0.0035
Posizione di ripetizione dell'asse X Rileva il posizionamento ripetuto dell'asse X. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto. 0.003
Posizione di ripetizione dell'asse Z
Rileva posizionamenti ripetuti sull'asse Z. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto. 0.003
Posizione di ripetizione dell'asse Y Rileva posizionamenti ripetuti sull'asse Y. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto. 0.004
Posizione di ripetizione dell'asse C Rilevare il riposizionamento del punto fisso dell'asse C, nota: prevedere prima circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto 20 secondi d'arco
Posizione dell'asse C rotante   Rileva la precisione della posizione casuale dell'asse C, nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi controllare le impostazioni ripetute 72 secondi d'arco
Battito di bloccaggio della testa di potenza Battito del cono 0.015
Battito di bloccaggio della testa di potenza
Battito serrato 0.01
Se il cliente desidera testare la precisione ISO o VD1 degli assi X/Z/Y, ciò dovrà essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale di Jingfusi Factory.
