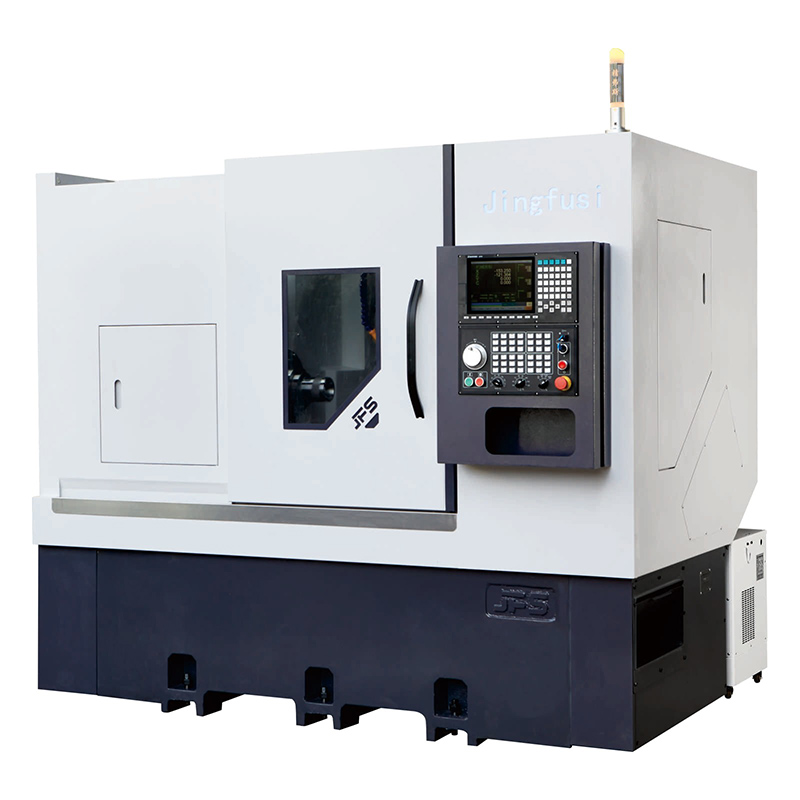

Tornio CNC a torretta elettrica CK52D 76DTYW

Jingfusi è una fabbrica professionale che produce tornio CNC a torretta potente CK52D 76DTYW. Questo prodotto offre prestazioni di lavorazione stabili e ha ricevuto feedback positivi da molti clienti. Ciò gli consente di migliorare notevolmente l’efficienza del lavoro nelle applicazioni pratiche, creando una maggiore produttività per i clienti. Per favore contattaci.

Modello:CK52D/76DTYW 8000

Invia richiesta

Descrizione del prodotto

Benvenuti nell'acquisto del tornio CNC a torretta elettrica CK52D 76DTYW dalla fabbrica Jingfusi. Jingfusi si impegna a produrre macchine utensili ad alte prestazioni ed economiche.

Superiorità del prodotto

·In condizioni di utilizzo normale, la testa motrice da 0° può ruotare fino a 8.000 giri/min, mentre la testa motrice da 90° può ruotare fino a 6.500 giri/min. in condizioni di utilizzo normale.
L'asse Y virtuale è più rigido dell'asse Y verticale;
È più semplice regolare la rotondità dell'asse Y virtuale rispetto all'asse Y verticale;
La corsa dell'asse Y verticale è più facile da espandere rispetto alla corsa dell'asse Y virtuale;
L'asse Y verticale può ottenere una finitura superficiale migliore rispetto all'asse Y virtuale;
L'asse Y verticale è più facile da programmare rispetto all'asse Y virtuale.

Caratteristica del prodotto

·In condizioni di utilizzo normale, la testa motrice da 0° può ruotare fino a 8.000 giri/min, mentre la testa motrice da 90° può ruotare fino a 6.500 giri/min. in condizioni di utilizzo normale.

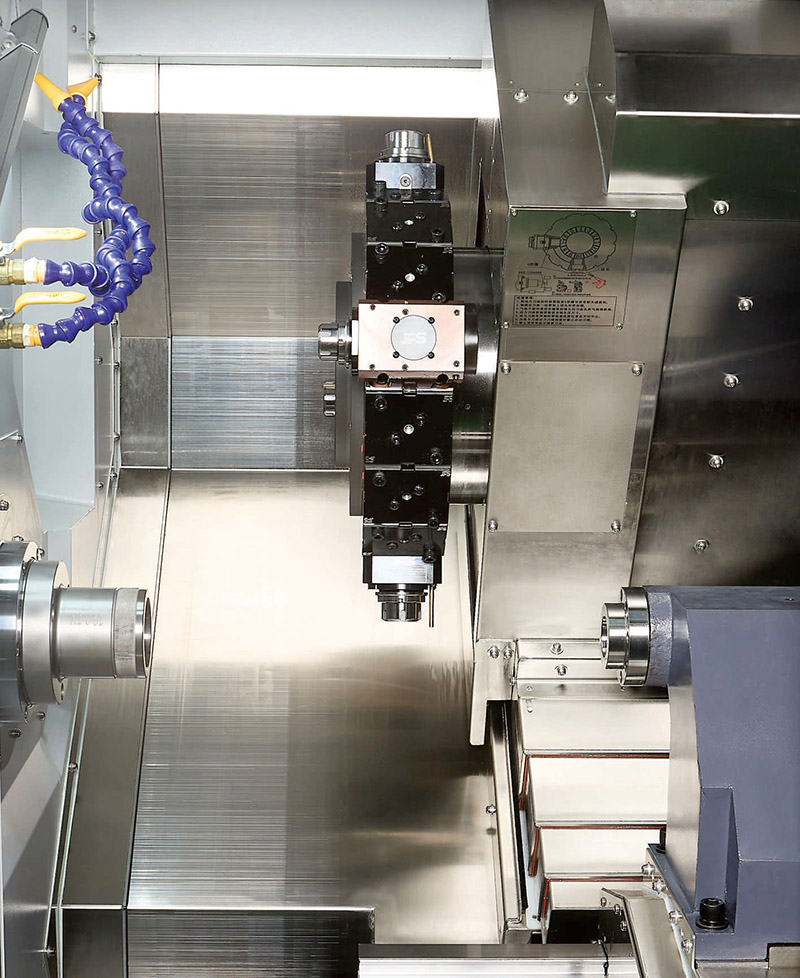

·La torretta adotta la trasmissione del modulo senza ingranaggi, che riduce notevolmente la fonte di calore e garantisce la precisione della lavorazione.
·Può anche eseguire operazioni di tornitura e fresatura a specchio e la durata dell'utensile è prolungata.
·Controllo della contropunta programmabile per questo prodotto.

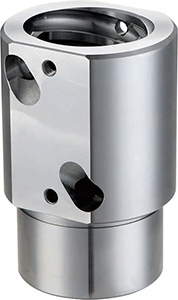

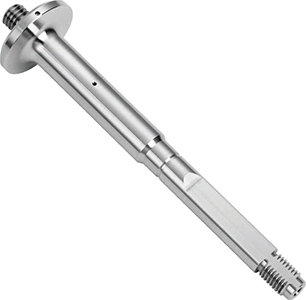

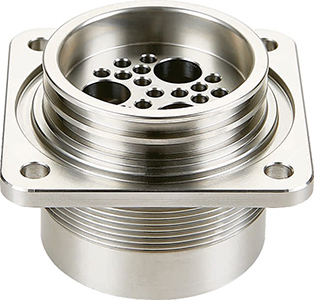

·Dispone di funzioni di tornitura e fresatura per lavorare materiali complessi come acciaio inossidabile, leghe di titanio, acciaio al carbonio, ecc.
·Adottiamo un design integrato di scarico laterale e posteriore dei trucioli, che può essere installato arbitrariamente.
·Il trattamento di invecchiamento dell'intera fusione può garantire prestazioni di lavorazione stabili a lungo termine e durata della macchina.

Specifica principale

Modello di tornio		unità	CK52DTYW	CK76DTYW	CK46DTYW	Remart
Capacità di elaborazione	Diametro massimo dell'oscillazione sopra il letto	mm	Q600	Q600	Q600
	Diametro massimo tornibile	mm	Q230	0230	Q230	Disco
	Lunghezza massima di tornitura	mm	430	430	430
Mandrino	Centro del mandrino alto da terra	mm	1150	1150	1150
	Naso del fuso		A2-6	A2-8	A2-5
	Diametro del foro del mandrino	mm	Q66	Q86	ø56
	Diametro massimo del materiale della barra	mm	051	072	045
	Velocità massima del mandrino	giri/min	4000	3500	4500
	Potenza/coppia del motore del mandrino	Kw/N.m	11Kw/72Nm	15Kw/143Nm	7,5 kW/47 Nm	Integrato opzionale 11kW/60Nm/ Integrato opzionale 22kW/170Nm
Torretta di potenza	Modello di torretta elettrica	-	BMT55-16T	BMT55-16T	BMT55-16T	Torretta a trasmissione diretta incorporata JFS
	Potenza/coppia motore torretta	Kw/N.m	7,5 kW/22 Nm	7,5KW/22 Nm	7,5KW/22 Nm
	Velocità massima dell'utensile a torretta elettrica	giri/mm	8000	8000	8000	0° può essere utilizzato a 8.000 giri/min, mentre 90° può essere utilizzato a 6.500 giri/min.
Avanzamento asse X/Z/Y	Velocità di spostamento massima dell'asse XIZ	m/mio	24	24	24
	Asse Y Velocità massima di spostamento veloce	m/mio	15	15	15
	Potenza/coppia del motore dell'asse X/Z/Y	Kw/N.m	YASKWA1.8KW/15Nm O SYNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SMNTEC 24KW/115Nm	YASKAMA¹8KW/115NmQ SYNTEC 24KW/115m
	Viti a sfera di grado C3 con asse XIZN	-	32/32/40	32/32/40	32/32/40
	Guida a rulli assi X/ZMY ralis	-	35/35/35	35/35/35	35/35/35
	Corsa effettiva dell'asse X	mm	248	248	248
	Corsa efficace Zaxis	mm	460	460	460
	Corsa effettiva dell'asse Y	mm	112(±56)	112(±56)	112(±56)
	lo spindfe si impegna	mm	30	30	30	2777 Carlino
32/32/40	Corsa della contropunta	mm	450	450	450
32/32/40	Foro conico dell'espulsore	MK	Mohs 5#	Morse 5#	Morse 5#
Specifiche dell'attrezzatura	Peso netto della macchina	kg	4100	4200	4000
	Potenza totale della macchina	chilowatt	24.5	28.5	21
	Macchina L×L×A	mm	2450×1700×2000	2450×1700×2000	2450×1700×2000

La macchina utensile viene costantemente ottimizzata; fare riferimento ai dati effettivi della macchina utensile per i parametri sopra indicati.

Articoli facoltativi

Elemento di configurazione		CK52DTYW	CK76DTYW	CK46DTYW
Mandrino principale	Mandrino meccanico	●	●	●
Mandrino principale	Elettromandrino	O	O	O
controllore	Controllore SYNTEC	●	●	●
Asse di avanzamento	Yaskawa	●	●	●
Asse di avanzamento	SINTETICO	O	O	O
a filo	BMT55 Potenza Turbo	●	●	●
a filo	BMT65 Potenza Turbo	二	O	O
32/32/40	Lunedì 5#	O	O	O
Bloccaggio	Tirare indietro il morsetto	●	●	●
Bloccaggio	Mandrino	O	O	O
Attrezzatura ausiliaria	Dispositivo per la raccolta delle parti	O	O	O
	Dispositivo di alimentazione	O	O	O
	Convogliatore di trucioli	O	O	O
	Robot automatizzato	O	O	O
	Separatore di nebbie d'olio	O	O	O
