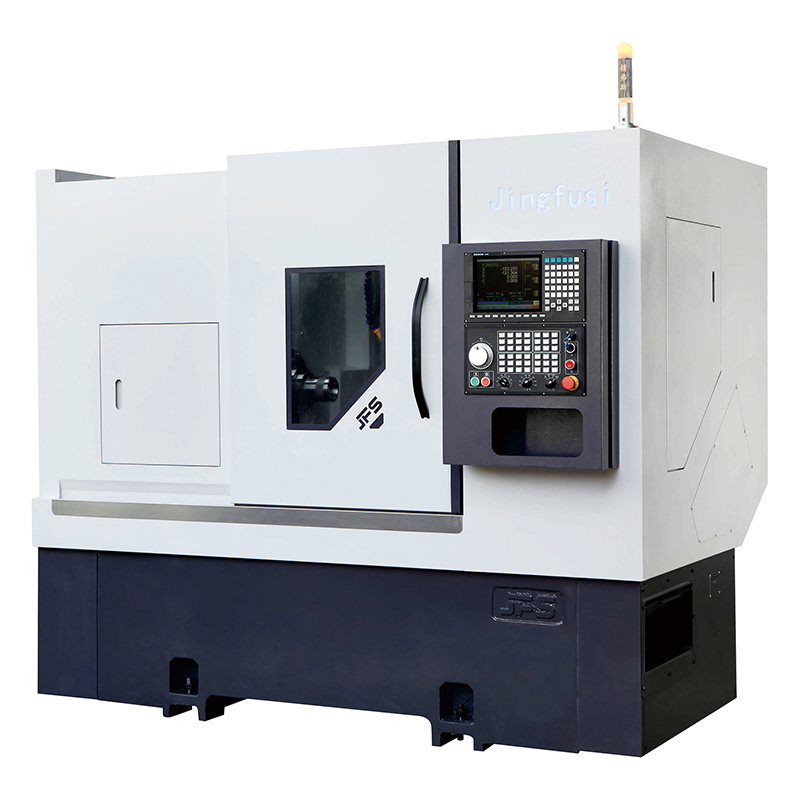

Tornio CNC a torretta elettrica CK46 52DTY

Il nostro tornio CNC a torretta elettrica CK46 52DTY della fabbrica di Jingfusi è dotato di doppie teste di potenza e trasmissione senza ingranaggi ad alta velocità per una lavorazione stabile, rimozione flessibile dei trucioli a doppio percorso e una lunga durata della macchina. Vi preghiamo di contattarci per ulteriori informazioni.

Modello:CK46/52DTY

Invia richiesta

Descrizione del prodotto

In qualità di produttore, Jingfusi fornisce tornio CNC a torretta elettrica di alta qualità CK46 52DTY.

Caratteristica del prodotto

Con la premessa di una configurazione completamente coerente, la struttura della fusione, il trattamento di invecchiamento e la precisione dell'assemblaggio, l'asse Y virtuale e l'asse Y verticale presentano i loro vantaggi: l'asse Y virtuale è più rigido e la regolazione della rotondità è più conveniente; L'asse Y verticale è più flessibile nell'estensione della corsa e anche la finitura superficiale del pezzo lavorato è migliore. Allo stesso tempo, l'operazione di programmazione è più semplice dell'asse Y virtuale.

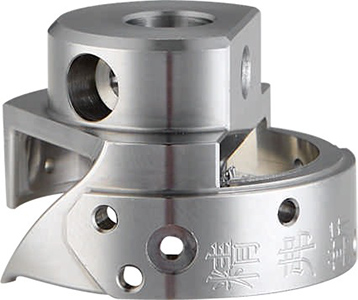

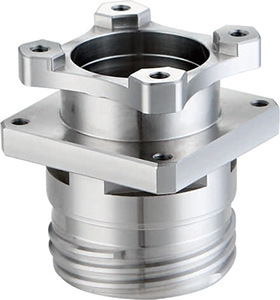

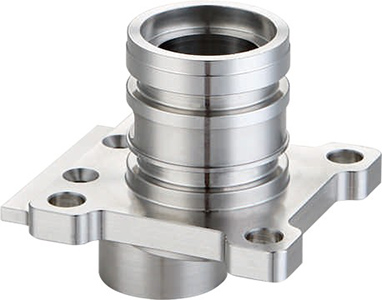

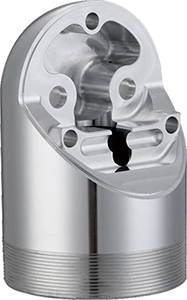

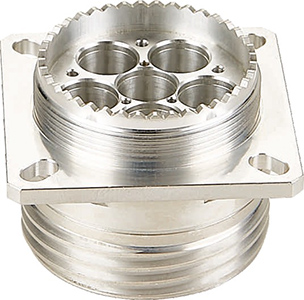

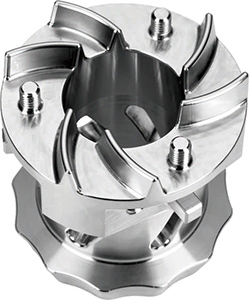

Inoltre, l'attrezzatura presenta anche questi punti salienti pratici: la testa motrice a 0° può raggiungere un funzionamento stabile di 8000 giri/min, la testa motrice a 90° ha una velocità di lavoro nominale di 6500 giri/min; il portautensile adotta un design di trasmissione del modulo senza ingranaggi, eliminando l'influenza della fonte di calore dalla radice, che può garantire efficacemente la precisione della lavorazione; sono integrate funzioni di fresatura e tornitura, che possono facilmente soddisfare le esigenze di lavorazione di materiali complessi come acciaio inossidabile, lega di titanio e acciaio al carbonio; Il sistema di rimozione dei trucioli adotta un design integrato lato + retro, modalità di installazione flessibile, può essere selezionato arbitrariamente in base alle condizioni di lavoro effettive.

Inoltre, tutti i pezzi fusi della macchina sono sottoposti a ricottura, invecchiamento da vibrazioni e altri processi di trattamento di invecchiamento multicanale, che non solo possono garantire la stabilità nel processo di lavorazione a lungo termine, ma anche prolungare efficacemente la durata dell'attrezzatura.

Specifica principale

Modello di tornio		unità	CK52DTYW-500	CK76DTYW-500	Remart
Capacità di elaborazione	Diametro massimo dell'oscillazione sopra il letto	mm	0700	Ø700
	Corsa effettiva dell'asse Z	mm	0230	Ø230
	Lunghezza massima di tornitura	mm	500	500
Mandrino	mandrino idraulico del mandrino	In	8"	10"
	Altezza del centro del mandrino da terra	mm	1150	1150
	Naso del fuso		A2-6	A2-8
	Diametro del foro del mandrino	mm	Q66	086
	Diametro massimo della barra	mm	Ø51	072
	Velocità massima del mandrino	giri/min	4000	2000
	Potenza/coppia del motore mandrino	Kw/N.m	11Kw/72N.m	15Kw/143N.m	Integrato opzionale 11kW/60Nm/ Integrato opzionale 22kW/170Nm

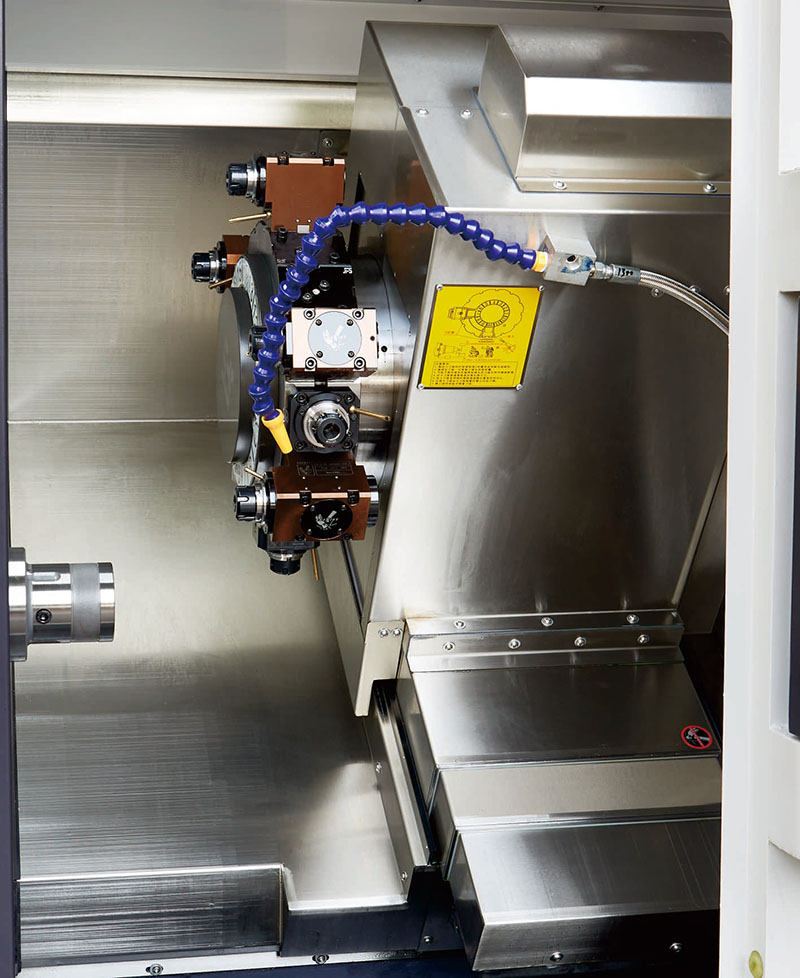

Torretta di potenza	Modello di torretta elettrica	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	Torretta servoassistita GPM di Taiwan, ex marchio tedesco SAUTER.
	Potenza/coppia del motore della torretta	Kw/N.m	5,7 kW/18 Nm o 3,1 kW/15 Nm	5,7 kW/18 Nm o 3,1 kW/15 Nm
	Diametro massimo tornibile	giri/mm	5000	5000	°può essere utilizzato a 8000 giri/min e 90°può essere utilizzato a 6500 giri/min.
Avanzamento asse X/Z/Y	×Asse Z Velocità massima di lavoro veloce	m/mio	24	24
	Yaxis Velocità massima di spostamento veloce	m/mio	15	15
	Potenza/coppia del motore dell'asse X/Z/Y	Kw/N.m	YASKAWAI 29KW/186Nm o SYTEC 3,1KW/15Nm	YASKAWA 29KW/186Nm o SYMTEC 3,1 KW/15Nm
	Viti a sfera di grado XZY-xis C3	-	40/40/40	40/40/40
	Guide di scorrimento dell'asse XZY	-	35/45/35	35/45/35
	Corsa effettiva dell'asse X	mm	250	250
	Corsa effettiva dell'asse Z	mm	500	500
	Corsa effettiva dell'asse Y	mm	112(±56)	112(±56)
	Bmaesthogh	mm	50	50	Basato sul portautensili ad alta potenza da 70 centri
32/32/40	Corsa della contropunta	mm	520	520	contropunta programmata
32/32/40	Foro conico del perno di espulsione	MK	Lunedì 5#	Lunedì 5#
Specifiche dell'attrezzatura	Peso netto della macchina	kg	4500	4600
	Potenza totale della macchina	chilowatt	26	30
	Macchina L×L×A	mm	2500×1680×1900	2500×1680×1900

La macchina utensile viene costantemente ottimizzata; fare riferimento ai dati effettivi della macchina utensile per i parametri sopra indicati.

Articoli facoltativi

Elemento di configurazione		CK52DTYW-500	CK76DTYW-500
Mandrino principale	Mandrino meccanico	●	●
Mandrino principale	Elettromandrino	O	O
controllore	Controllore SYNTEC	●	●
controllore	Controllore FANUC	O	O
Asse di avanzamento	Yaskawa	●	●
Asse di avanzamento	SINTETICO	O	O
a filo	Torretta di potenza BMT55	●	●
a filo	Torretta di potenza BMT55	一	O
32/32/40	Morse#5	O	O
Bloccaggio	Tirare indietro il morsetto	●	●
Bloccaggio	Mandrino	O	O
Attrezzatura ausiliaria	Dispositivo per la raccolta delle parti	O	O
	Dispositivo di alimentazione	O	O
	Convogliatore di trucioli	O	O
	Robot automatizzato	O	O
	Separatore di nebbie d'olio	O	O
