Tornio CNC a torretta elettrica CK46 52 76DT

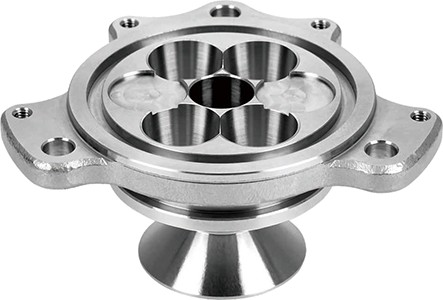

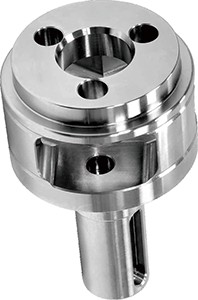

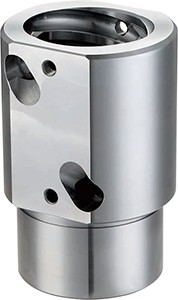

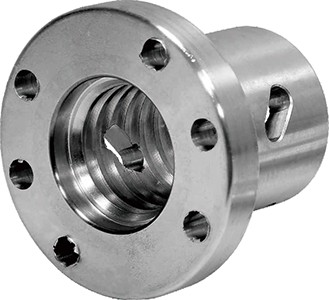

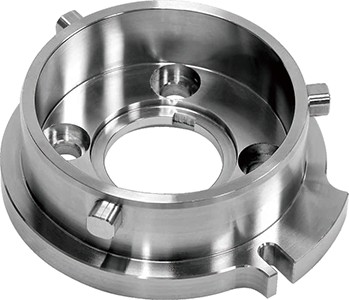

Jingfusi produce tornio CNC a torretta elettrica di alta qualità CK46 52 76DT. Scegliamo di adottare la trasmissione del modulo senza ingranaggi, che elimina la fonte di calore dalla fonte e favorisce una garanzia stabile di precisione di lavorazione. La macchina integra funzioni di fresatura e tornitura e può lavorare in modo flessibile materiali complessi come acciaio inossidabile, lega di titanio, acciaio al carbonio, ecc.

Modello:CK46/52/76DT

Invia richiesta

Descrizione del prodotto

Il tornio CNC Jingfusi Power Turret CK46 52 76DT dalla fabbrica cinese è dotato di due teste motrici ad alte prestazioni, la velocità massima della testa motrice a 0° in condizioni di lavoro normali può raggiungere 8000 giri/min e la testa motrice a 90° può raggiungere 6500 giri/min.

Caratteristica del prodotto

Con la premessa di forma coerente, organizzazione della fusione, trattamento di invecchiamento e precisione di assemblaggio, l'asse Y virtuale e l'asse Y verticale presentano i loro vantaggi: la rigidità dell'asse Y virtuale è migliore, la regolazione della rotondità è più semplice; La corsa verticale dell'asse Y è facile da estendere, la finitura della lavorazione è migliore, la difficoltà di programmazione è bassa e l'avvio è rapido.

Il sistema di rimozione dei trucioli adotta un design integrato del lato e del retro, modalità di installazione flessibile, adatta a vari scenari di produzione. Inoltre, l'intera fusione è stata ricotta, l'invecchiamento delle vibrazioni e altri trattamenti di processo multicanale per garantire un funzionamento stabile a lungo termine dell'attrezzatura e prolungare efficacemente la durata dell'intera macchina.

Specifica principale

Modello di tornio		unità	CK46DT virtuale Y	CK52DT virtuale Y	CK76DT Y virtuale	Remart
Capacità di elaborazione	Diametro massimo dell'oscillazione sopra il letto	mm	700	ø700	700
	Diametro massimo tornibile	mm	Q300	0300	Ø300
	Lunghezza massima di tornitura	mm	480	480	480
Mandrino	mandrino idraulico del mandrino	In	6"	8"	10"
	altezza del centro del perno da terra	mm	1050	1050	1050
	Naso del fuso	-	A2-5	A2-6	A2-8
	Diametro del foro del mandrino	mm	Ø56	066	Q86
	Diametro massimo del materiale della barra	mm	Ø45	051	072
	Velocità massima del mandrino	giri/min	4500	4000	2000
	Potenza/coppia del motore del mandrino	Kw/N.m	7,5 kW/47 Nm	22Kw/170N.m	22Kw/170N.m
	Modello di torretta elettrica		BMT45-16T	BMT55-16T	BMT55-16T
Torretta di potenza	guardare la velocità massima / potenza del motore	Kw/N.m7	7,5KW/22N.o 11KW/42Nm	7,5Kw/22N.o 11KW/42Nm	CK76DT Y virtuale
Torretta di potenza	Velocità massima dell'utensile a torretta elettrica	giri/mm	8000 o 6000	8000 o 6000	8000 o 6000
Avanzamento asse X/Z/Y	×Asse ZN Velocità massima di spostamento veloce	m/mio	24	24	24
	×Potenza/coppia motore asse ZY	Kw/N.m	3,1KW/15Nm	3,1KW/15Nm	3,1KW/15Nm
	×Viti bll C3-grad dell'asse ZY	-	32/40/40	32/40/40	32/40/40
	Guide a rulli dell'asse ×/Z/Y	-	35/45/45	35/45/45	35/45/45
	Corsa effettiva dell'asse X	mm	500	500	500
	Corsa effettiva dell'asse Z	mm	530	530	530
	Corsa effettiva dell'asse Y dell'interpolazione	mm	+48,-52	+48,-52	+48,-52
	La testa motrice a 90° dell'asse Y di interpolazione passa attraverso il centro del mandrino	mm	60	70	70
Specifiche dell'attrezzatura	Peso netto della macchina	kg	5000	5000	5100
	Potenza totale della macchina	chilowatt	34	37	37
	Macchina L×L×A	mm	2600×2050×2040	2600×2050×2040	2600×2050×2040

La macchina utensile viene costantemente ottimizzata; fare riferimento ai dati effettivi della macchina utensile per i parametri sopra indicati.

Articoli facoltativi

Elemento di configurazione		CK46DT virtuale Y	CK52DT virtuale Y	CK76DT Y virtuale
Mandrino principale	Mandrino meccanico	●	●	●
Mandrino principale	Elettromandrino	O	O	O
controllore	Controllore SYNTEC	●	●	●
Asse di avanzamento	Yaskawa	O	O	O
Asse di avanzamento	SINTETICO	●	●	●
Torretta	Torretta ad azionamento diretto ad alta velocità	●	●	●
	Torretta di potere di Taiwan Maikun	O	O	O
	Torretta tedesca Paitech	O	O	O
Bloccaggio	Tirare indietro il morsetto	●	●	●
Bloccaggio	Mandrino	O	O	O
Attrezzatura ausiliaria	Dispositivo per la raccolta delle parti	O	O	O
	Dispositivo di alimentazione	O	O	O
	Convogliatore di trucioli	O	O	O
	Robot automatizzato	O	O	O
	Separatore di nebbie d'olio	O	O	O
