Letto inclinata inclinata che gira la macchina per tornio CNC

La macchina inclinata inclinata CK46 che gira il tornio CNC è un miglioramento e un aggiornamento di Jingfusi® sulla base originale. Sulla base dell'eredità delle alte prestazioni di elaborazione e del facile funzionamento del modello originale, è stato sviluppato con una progettazione del letto inclinata completamente chiusa e uno spazio operativo maggiore, una maggiore velocità di elaborazione e macchine utensili CNC di precisione che sono più facili da regolare e mantenere.

Modello:CK46

Invia richiesta

Descrizione del prodotto

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Caratteristiche della macchina per tornio CNC SLANT BED CNC: Funzionalità:

Design ottimale:Questa macchina inclinata a letto inclinata che gira il tornio CNC presenta un design a letto inclinato a 35 gradi, che fornisce rigidità e stabilità migliorate per la lavorazione di precisione.

Efficiente gestione dei chip:La macchina offre una sostanziale capacità di trasporto del chip, consentendo ai clienti la flessibilità di selezionare la rimozione del chip anteriore o posteriore, garantendo comodità nel processo di lavorazione.

Vivi PRE-stretching:Incorporando una struttura di pre-stretching a vite, questo tornio ottimizza la precisione e l'affidabilità della lavorazione.

Post sugli strumenti di tipo gang:Dotato di un post sugli strumenti di tipo banda, questo tornio supporta l'uso di più strumenti per una maggiore efficienza e versatilità in varie operazioni di lavorazione.

Dettagli del prodotto

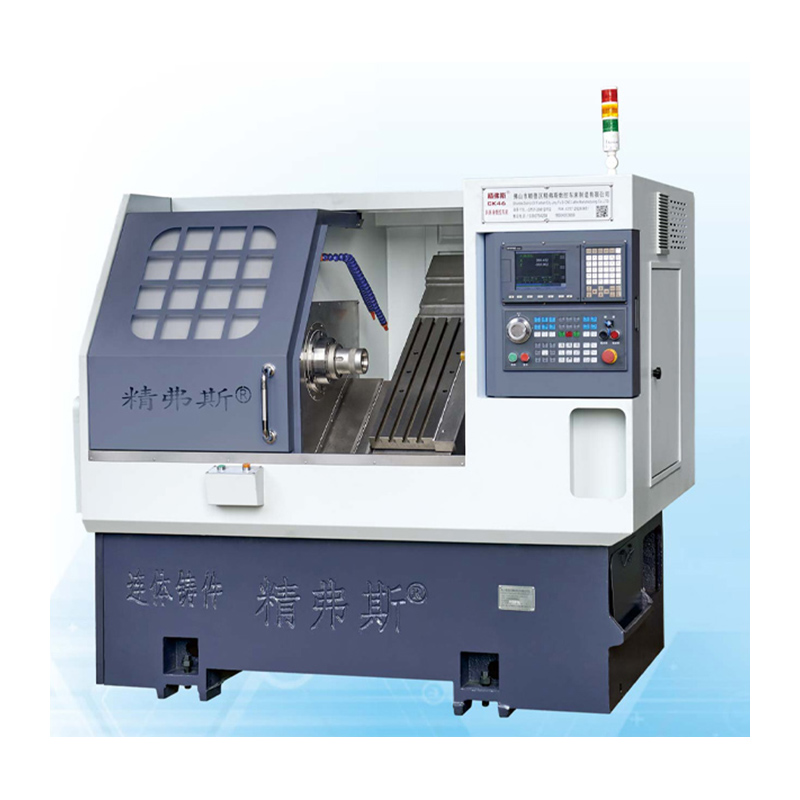

Inclined Slant bed Turning CNC Lathe Machine

Elenco dei parametri

progetto		unità	CK46	CK52	CK76
Lunghezza massima di svolta		mm	350
Diametro di rotazione massimo sul letto		mm	Ø 500
Diametro di rotazione massimo sullo skateboard		mm	Ø 160
Inclinazione del letto		°	35 °
Viaggio efficace dell'asse x/z		mm	Diametro 1000/400
Specifiche a vite dell'asse x/z		mm	32
Specifiche della guida dell'asse x/z		mm	35
Potenza motorio dell'asse x/z		KW	1.3
Movimento rapido massimo dell'asse x/z		m/mio	24
Macchina della macchina utensile lunghezza x larghezza x altezza		mm	2100x1580x1800
Peso totale dell'intera macchina		KG	2600
Numero di coltello		aggiustare	8
Dimensione quadrata del coltello		mm	20x20
Dimensione del taglio del foro rotondo		mm	Ø20
Potenza totale		KW	13	13	16
Consumo energetico medio		KW / H.	2	2	2.5
Albero principale	Forma della faccia dell'estremità del fuso		A2-5	A2-6	A2 -8


	Velocità massima del fuso	r/min	6000 (impostato su 4500)	4200 (impostato su 3500)	3200 (impostato su 2500)
	Potenza del motore del mandrino	KW	7.5	7.5	11
	Coppia nominale del motore del mandrino	Nm	47,8 nm	47,8 nm	72nm
	Diametro di passaggio a barra massima	mm	Ø 45	Ø 51	Ø 75

Accuratezza della macchina utensile

Accuratezza della macchina, Standard del fattore Jingfus ：
Principale elemento di prova	Diagramma schematico	Metodo di rilevamento	Standard di fabbrica


Battito radiale del mandrino,		Rileva il runout di cono esterno	0.0025


Posizione di ripetizione dell'asse X.		Rileva il posizionamento ripetuto dell'asse x. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.0025


Asse Z Ripetere la posizione		Rileva il posizionamento ripetuto sull'asse z. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.0025


Se il cliente desidera testare l'accuratezza ISO o VD1 dell'asse X/Z/Y, deve essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale della fabbrica di Jingfusi.
