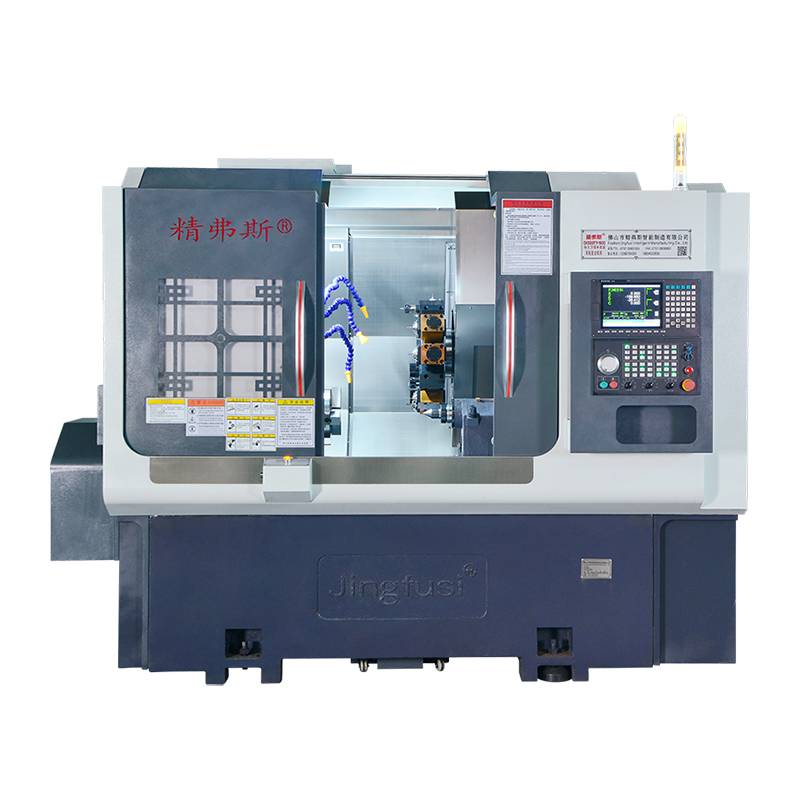

Macchina di tornitura e fresatura a torretta ad alta velocità

La macchina tornitrice e fresatrice a torretta ad alta velocità è una sofisticata macchina utensile CNC (controllo numerico computerizzato) che combina le capacità di un tornio (tornitura) e di una fresatrice. Queste macchine sono progettate per operazioni di lavorazione di precisione e sono spesso utilizzate in settori in cui sono essenziali elevata precisione ed efficienza. Puoi essere certo di acquistare una tornitrice e fresatrice a torretta ad alta velocità dalla nostra fabbrica e ti offriremo il miglior servizio post-vendita e consegna puntuale.

Modello:CK52DTY

Invia richiesta

Descrizione del prodotto

In qualità di produttore professionale, vorremmo fornirvi una macchina per tornitura e fresatura a torretta ad alta velocità. E ti offriremo il miglior servizio post-vendita e consegne puntuali.

Ecco alcune caratteristiche e caratteristiche chiave delle macchine di tornitura e fresatura a torretta ad alta velocità:

Utensili a torretta: queste macchine in genere dispongono di una torretta portautensili che può contenere più utensili da taglio. La torretta può essere indicizzata automaticamente per selezionare l'utensile appropriato per una specifica operazione di lavorazione, riducendo i tempi di impostazione e aumentando la versatilità.

Capacità di tornitura: le macchine di tornitura e fresatura a torretta ad alta velocità possono eseguire operazioni di tornitura, che comportano la rotazione di un pezzo mentre un utensile da taglio rimuove il materiale per creare forme cilindriche o coniche. Ciò è utile per produrre parti con simmetria di rotazione.

Capacità di fresatura: queste macchine possono anche eseguire operazioni di fresatura, che comportano la rimozione di materiale da un pezzo spostando un utensile da taglio in varie direzioni. La fresatura consente la creazione di forme, caratteristiche e contorni complessi.

Controllo CNC: la maggior parte delle moderne macchine di tornitura e fresatura a torretta sono controllate da sistemi CNC. La tecnologia CNC consente un controllo preciso dei movimenti degli utensili e dei processi di lavorazione, garantendo precisione e ripetibilità.

Utensili motorizzati: alcune macchine sono dotate di funzionalità di utensili motorizzati. Gli utensili motorizzati consentono di eseguire operazioni di fresatura mentre il pezzo sta ruotando, ampliando le capacità della macchina e riducendo la necessità di configurazioni multiple.

Cambi utensile automatici: molte di queste macchine sono dotate di cambio utensile automatico, che può sostituire rapidamente e automaticamente gli utensili nella torretta, consentendo una lavorazione continua senza cambio utensile manuale.

Applicazioni: le macchine di tornitura e fresatura a torretta ad alta velocità trovano applicazione in settori che richiedono componenti di alta precisione, come quello aerospaziale, automobilistico, della produzione di dispositivi medici e della produzione di parti meccaniche complesse.

In sintesi, una macchina di tornitura e fresatura a torretta ad alta velocità è una macchina utensile CNC versatile che combina capacità di tornitura e fresatura con un focus sulla lavorazione ad alta velocità. Sono utilizzati nei settori in cui la produzione di componenti complessi e precisi è essenziale e le loro caratteristiche avanzate li rendono risorse preziose per i moderni processi di produzione.

Diagramma della corsa della macchina

Dettagli del prodotto

Elenco dei parametri

articolo	Modello di tornio	unità	CK52DTY	CK76DTY	CK46DTY
Ambito del trattamento	Diametro massimo di rotazione del mandrino	mm	Ø700
	Lunghezza massima del cerchio esterno di sterzata	mm	520
	Diametro massimo della barra	mm	Ø55	Ø72	Ø45
asse principale	Velocità massima del mandrino	giri/min	4200(impostazione 3500)	3200(impostazione 2000)	6000 (impostare 4500)
	Tipo di testa del mandrino		A2-6	A2-8	A2-5
	Diametro del foro passante del mandrino	mm	Ø66	Ø86	Ø56
foraggio	Corsa massima dell'asse X/Z/Y	mm	260/500/±60
	Testa motrice a 90° passante per il centro del mandrino	mm	30
	Movimento rapido massimo degli assi X/Z/Y	m/min	24(impostazione 16)/24(impostazione 16)/14(impostazione 8)
	Asta a vite dell'asse X/Z/Y	mm	40
	Rulliera sugli assi X/Z/Y	mm	35/45/35
Torretta elettrica	Modello torretta motorizzata (torretta motorizzata)	BMT	BMT55
	Pinza della testa di potenza	È	ER32
	Dimensioni portautensili fisse	mm	25X25
	Diametro del gambo del portaforo	mm	Ø32
macchinari elettrici	Potenza/coppia del motore principale	KW/Nm	11KW/nominale 72Nm	15KW/nominale 98Nm	7,5 KW/nominale 47 Nm
	Potenza/coppia del motore dell'asse X/Z/Y	KW/Nm	Yaskawa 2,9 KW /18,6 Nm, nuova generazione opzionale 3,1 KW /15 Nm
	Potenza/coppia del motore della testa motrice della torretta	KW/Nm	Nuova generazione 3,1 KW/15NM
	Velocità massima del motore di potenza della torretta	giri/min	6000 (impostazione 4000), velocità comune ≤4000
	Potenza/coppia del motore della testata	KW/Nm	3,1KW/15NM
	Potenza/coppia del motore cambio utensile torretta	KW/Nm	Nuova generazione 1,0 KW/3,1 NM
Contropunta	Corsa della contropunta	mm	520
	Corsa idraulica massima della contropunta	mm	100
	Conicità del foro del cono dell'ago superiore della contropunta	MK	mah 5#
	Distanza massima tra punta e mandrino	mm	690
altro	Dispositivo freno posizionamento mandrino		Idraulico, programmabile opzionale
	Inclinazione del letto	°	30° o 15°
	Lunghezza della macchina utensile X larghezza X altezza	mm	2500X1680X1900
	Peso totale dell'intera macchina	KG	5000KG
	Potere totale	kw	20
	Consumo energetico medio	kw/h	3

Precisione della macchina utensile

Precisione della macchina, standard del fattore Jingfus:
Importante elemento di prova	Diagramma schematico	Metodo di rilevamento	Norma di fabbrica


Battimento radiale del mandrino		Rilevare l'eccentricità del cono esterno	0.0035


Posizione di ripetizione dell'asse X		Rileva il posizionamento ripetuto dell'asse X. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.003


Posizione di ripetizione dell'asse Z		Rileva posizionamenti ripetuti sull'asse Z. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.003


Posizione di ripetizione dell'asse Y		Rileva posizionamenti ripetuti sull'asse Y. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.004


Posizione di ripetizione dell'asse C		Rilevare il riposizionamento del punto fisso dell'asse C, nota: prevedere prima circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto	20 secondi d'arco


Posizione dell'asse C rotante		Rileva la precisione della posizione casuale dell'asse C, nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi controllare le impostazioni ripetute	72 secondi d'arco


Battito di bloccaggio della testa di potenza		Battito del cono	0.015

Battito di bloccaggio della testa di potenza		Battito serrato	0.01

Se il cliente desidera testare la precisione ISO o VD1 degli assi X/Z/Y, ciò dovrà essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale di Jingfusi Factory.
