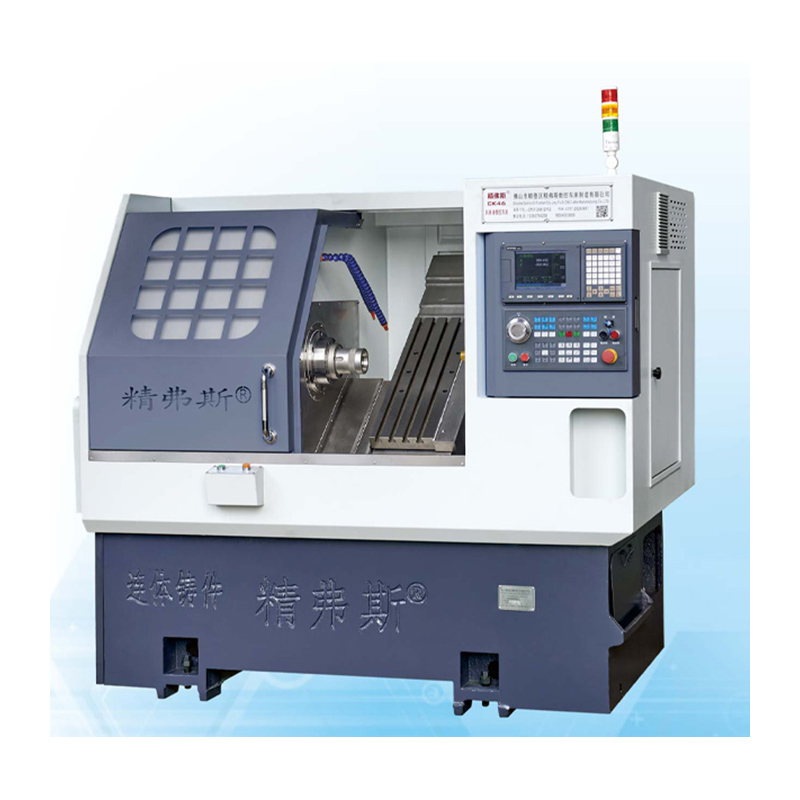

Ecco le principali caratteristiche e vantaggi di un tornio a banco inclinato CNC ad alta velocità:
Design del letto inclinato: il letto della macchina Jingfusi® è inclinato di un angolo, tipicamente di circa 30-45 gradi, rispetto al piano orizzontale. Questo design del letto inclinato migliora la rigidità e la gestione dei trucioli, garantendo una migliore precisione di lavorazione e finitura superficiale.
Mandrino ad alta velocità: i torni a banco inclinato CNC ad alta velocità Jingfusi® sono dotati di mandrini potenti e ad alta velocità in grado di ruotare a velocità estremamente elevate. Ciò consente una rapida rimozione del materiale e tempi di ciclo ridotti.
Cambi rapidi degli utensili: queste macchine sono spesso dotate di cambiautensili automatici (ATC) che consentono cambi degli utensili rapidi e senza interruzioni. Gli ATC sono fondamentali per ridurre al minimo i tempi di inattività durante le operazioni di lavorazione.
Sistema di utensili a torretta: molti torni CNC a banco inclinato ad alta velocità sono dotati di un sistema di utensili a torretta che contiene più utensili da taglio. Questa torretta può essere indicizzata rapidamente, consentendo operazioni di lavorazione complesse senza cambi manuali degli utensili.
Versatilità: questi torni possono eseguire un'ampia gamma di operazioni di tornitura, come tornitura, sfacciatura, filettatura, scanalatura, foratura e fresatura. Il sistema di utensili della torretta può essere caricato con vari tipi di utensili per gestire diverse attività di lavorazione.
Alta precisione: la combinazione di design del letto inclinato, mandrino ad alta velocità e controlli CNC avanzati si traduce in una precisione di lavorazione e una finitura superficiale superiori.
In sintesi, un tornio CNC a banco inclinato ad alta velocità è uno strumento di lavorazione all'avanguardia che offre funzionalità versatili e ad alta velocità. Viene utilizzato in settori quali quello aerospaziale, automobilistico, della produzione di dispositivi medici e della lavorazione meccanica di precisione generale, dove è essenziale una lavorazione rapida e accurata di parti complesse.
Diagramma della corsa della macchina
Dettagli del prodotto
Elenco dei parametri
progetto |
unità |
CK46 |
CK52 |
CK76 |
Lunghezza massima di tornitura |
mm |
350
|
Diametro massimo di rotazione sul letto |
mm |
Ø 500 |
Diametro massimo di sterzata sullo skateboard |
mm |
Ø 160 |
Inclinazione del letto |
°
|
35° |
Corsa effettiva dell'asse X/Z |
mm |
Diametro 1000/400 |
Specifiche della vite dell'asse X/Z |
mm |
32
|
Specifiche della guida dell'asse X/Z |
mm |
35
|
Potenza del motore dell'asse X/Z |
chilowatt |
1.3
|
Movimento veloce massimo dell'asse X/Z |
m/min |
24
|
Lunghezza della macchina utensile X larghezza X altezza |
mm |
2100X1580X1800 |
Peso totale dell'intera macchina |
KG |
2600
|
Numero del coltello |
aggiustare |
8
|
Misura coltello quadrato |
mm |
20X20 |
Dimensioni taglierina per fori tondi |
mm |
Ø20 |
Potere totale |
kw |
13
|
13
|
16
|
Consumo energetico medio |
kw/h |
2
|
2
|
2.5
|
albero principale |
Forma della faccia dell'estremità del mandrino |
|
A2-5 |
A2-6 |
A2-8 |
Velocità massima del mandrino |
giri/min |
6000 (impostato su 4500) |
4200 (impostato su 3500) |
3200 (impostato su 2500) |
Potenza del motore del mandrino |
chilowatt |
7.5
|
7.5
|
11
|
Coppia nominale del motore del mandrino |
Nm |
47,8 Nm |
47,8 Nm |
72 Nm |
Diametro massimo passaggio barra |
mm |
Ø45 |
Ø 51 |
Ø75 |
Precisione della macchina utensile
Precisione della macchina, standard del fattore Jingfus: |
Importante elemento di prova |
Diagramma schematico |
Metodo di rilevamento
|
Norma di fabbrica
|
Battuta radiale del mandrino, |
|
Rilevare l'eccentricità del cono esterno |
0.0025
|
Posizione di ripetizione dell'asse X |
|
Rileva il posizionamento ripetuto dell'asse X. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto. |
0.0025
|
Posizione di ripetizione dell'asse Z |
|
Rileva posizionamenti ripetuti sull'asse Z. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto. |
0.0025
|
Se il cliente desidera testare la precisione ISO o VD1 degli assi X/Z/Y, ciò dovrà essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale di Jingfusi Factory. |
