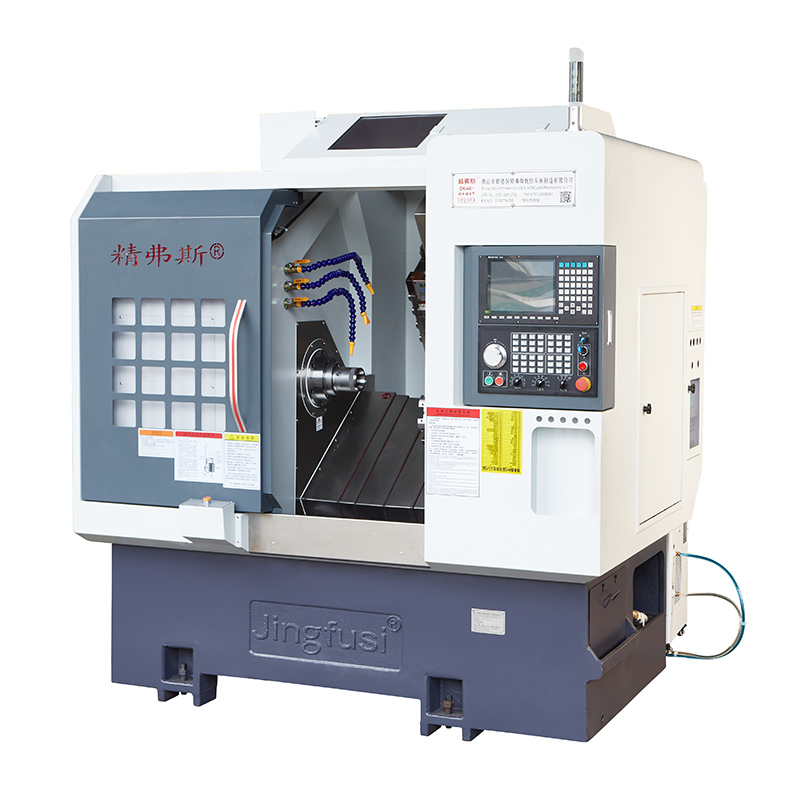

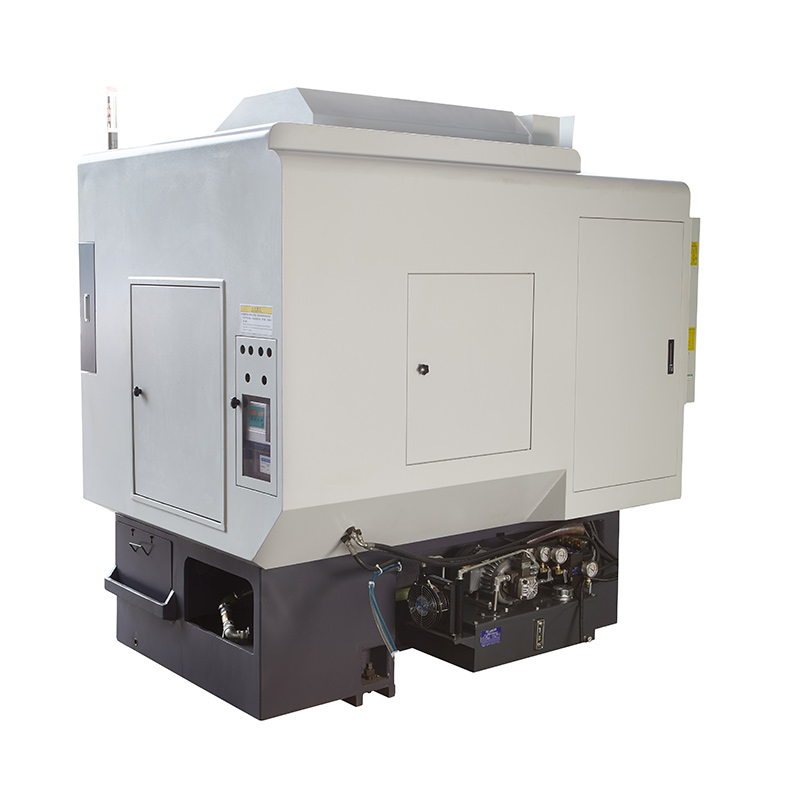

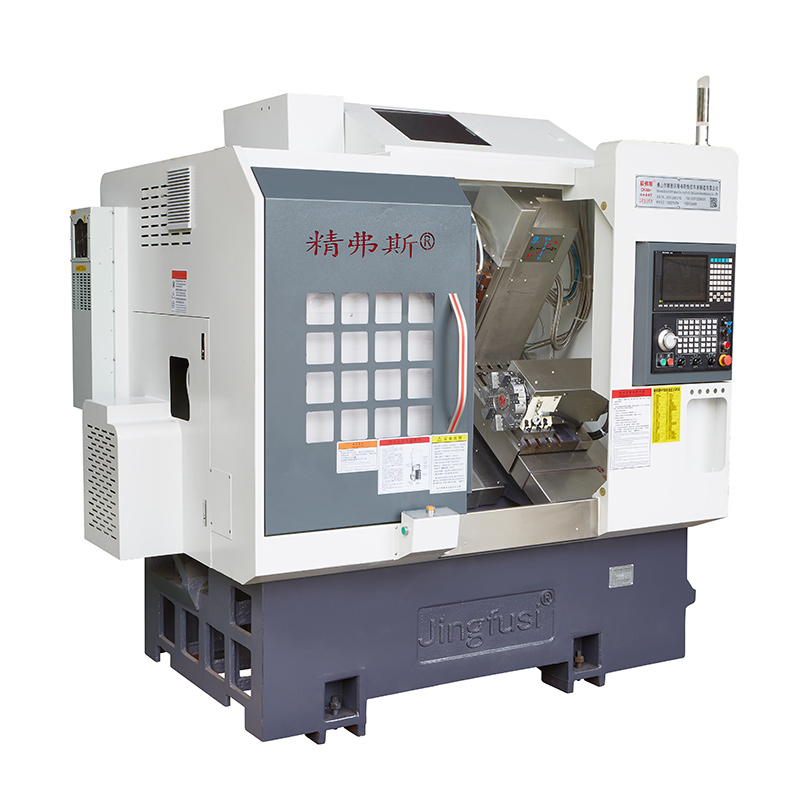

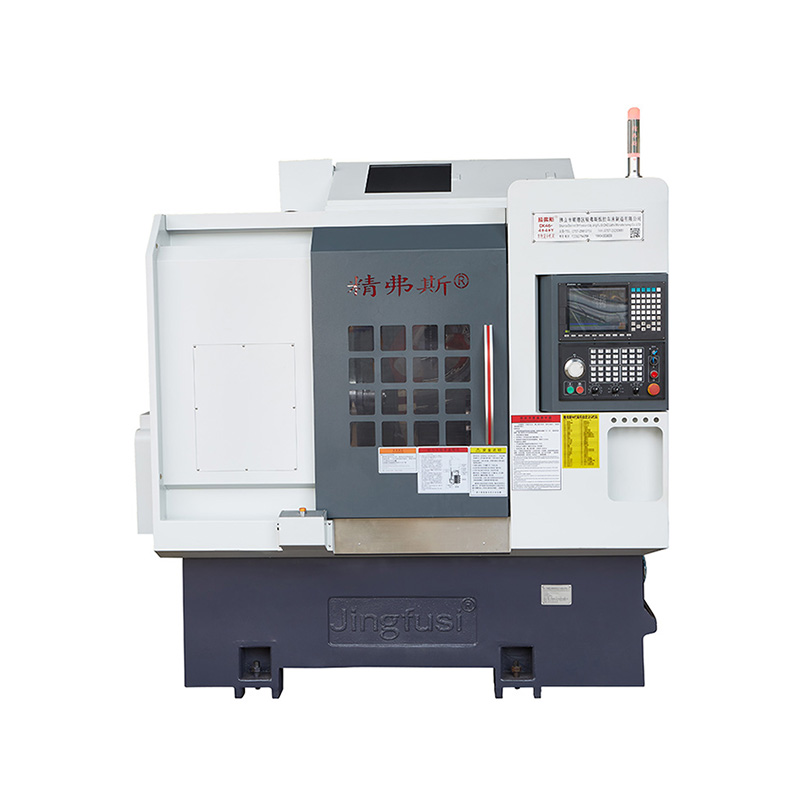

Tornio e fresatrice a torretta di alta precisione

In qualità di produttore professionale, vorremmo fornirvi la macchina per tornitura e fresatura a torretta ad alta precisione Jingfusi® di alta qualità. E ti offriremo il miglior servizio post-vendita e consegne puntuali.

Modello:CK76DTY

Invia richiesta

Descrizione del prodotto

La precisione è fondamentale quando si tratta di tornitura e fresatura e la nostra macchina ti offre questa precisione. Con una struttura robusta e durevole, questa macchina ha la capacità di gestire lavori di lavorazione precisi, con un risultato di alta qualità.

Il design della torretta Jingfusi® di questa macchina consente un cambio utensile facile e veloce, rendendola perfetta per una varietà di lavori di lavorazione. Con un potente mandrino di fresatura e una funzione di tornitura, avrai la possibilità di creare parti complesse in modo rapido e preciso.

La nostra macchina di tornitura e fresatura a torretta ad alta precisione è progettata per semplificare il processo di lavorazione e massimizzare l'efficienza. Fornisce versatilità per affrontare una varietà di compiti e applicazioni, con la sua elaborazione ad alta velocità e multifunzionalità.

Non solo la nostra macchina è precisa, ma è anche costruita per durare. Dotata di un telaio resistente e robusto, questa macchina è in grado di gestire un'ampia gamma di materiali e applicazioni, garantendo produttività e competenza ottimali.

Inoltre, l'interfaccia intuitiva di questa macchina la rende facile da usare, anche per chi è nuovo alla lavorazione. I controlli sono progettati per essere facili da usare, consentendo di programmare ed eseguire facilmente il lavoro di lavorazione da svolgere.

La nostra macchina di tornitura e fresatura a torretta ad alta precisione supera le aspettative in termini di durata, efficienza e precisione. Con le sue potenti capacità, la struttura robusta e l'interfaccia facile da usare, è la soluzione ideale per le vostre esigenze di tornitura e fresatura di precisione.

Diagramma di viaggio della macchina Jingfusi®

Dettagli del prodotto

Elenco dei parametri

articolo	Modello di tornio	unità	CK52DTY	CK76DTY	CK46DTY
Ambito del trattamento	Diametro massimo di rotazione del mandrino	mm	Ø700
	Lunghezza massima del cerchio esterno di sterzata	mm	520
	Diametro massimo della barra	mm	Ø55	Ø72	Ø45
asse principale	Velocità massima del mandrino	giri/min	4200(impostazione 3500)	3200(impostazione 2000)	6000 (insieme 4500)
	Tipo di testa del mandrino		A2-6	A2-8	A2-5
	Diametro del foro passante del mandrino	mm	Ø66	Ø86	Ø56
foraggio	Corsa massima dell'asse X/Z/Y	mm	260/500/±60
	Testa motrice a 90° passante per il centro del mandrino	mm	30
	Movimento rapido massimo degli assi X/Z/Y	m/min	24(impostazione 16)/24(impostazione 16)/14(impostazione 8)
	Asta a vite dell'asse X/Z/Y	mm	40
	Rulliera sugli assi X/Z/Y	mm	35/45/35
Torretta elettrica	Modello torretta motorizzata (torretta motorizzata)	BMT	BMT55
	Pinza della testa di potenza	È	ER32
	Dimensioni portautensili fisse	mm	25X25
	Diametro del gambo del portaforo	mm	Ø32
macchinari elettrici	Potenza/coppia del motore principale	KW/Nm	11KW/nominale 72Nm	15KW/nominale 98Nm	7,5 KW/nominale 47 Nm
	Potenza/coppia del motore dell'asse X/Z/Y	KW/Nm	Yaskawa 2,9 KW /18,6 Nm, nuova generazione opzionale 3,1 KW /15 Nm
	Potenza/coppia del motore della testa motrice della torretta	KW/Nm	Nuova generazione 3,1 KW/15NM
	Velocità massima del motore di potenza della torretta	giri/min	6000 (impostazione 4000), velocità comune ≤4000
	Potenza/coppia del motore della testata	KW/Nm	3,1KW/15NM
	Potenza/coppia del motore cambio utensile torretta	KW/Nm	Nuova generazione 1,0 KW/3,1 NM
Contropunta	Corsa della contropunta	mm	520
	Corsa idraulica massima della contropunta	mm	100
	Conicità del foro del cono dell'ago superiore della contropunta	MK	mah 5#
	Distanza massima tra punta e mandrino	mm	690
altro	Dispositivo freno posizionamento mandrino		Idraulico, programmabile opzionale
	Inclinazione del letto	°	30° o 15°
	Lunghezza della macchina utensile X larghezza X altezza	mm	2500X1680X1900
	Peso totale dell'intera macchina	KG	5000KG
	Potere totale	kw	20
	Consumo energetico medio	kw/h	3

Precisione della macchina utensile

Precisione della macchina, standard del fattore Jingfus:
Importante elemento di prova	Diagramma schematico	Metodo di rilevamento	Norma di fabbrica


Battimento radiale del mandrino		Rilevare l'eccentricità del cono esterno	0.0035


Posizione di ripetizione dell'asse X		Rileva il posizionamento ripetuto dell'asse X. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.003


Posizione di ripetizione dell'asse Z		Rileva posizionamenti ripetuti sull'asse Z. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.003


Posizione di ripetizione dell'asse Y		Rileva posizionamenti ripetuti sull'asse Y. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.004


Posizione di ripetizione dell'asse C		Rilevare il riposizionamento del punto fisso dell'asse C, nota: prevedere prima circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto	20 secondi d'arco


Posizione dell'asse C rotante		Rileva la precisione della posizione casuale dell'asse C, nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi controllare le impostazioni ripetute	72 secondi d'arco


Battito di bloccaggio della testa di potenza		Battito del cono	0.015

Battito di bloccaggio della testa di potenza		Battito serrato	0.01

Se il cliente desidera testare la precisione ISO o VD1 degli assi X/Z/Y, ciò dovrà essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale di Jingfusi Factory.
