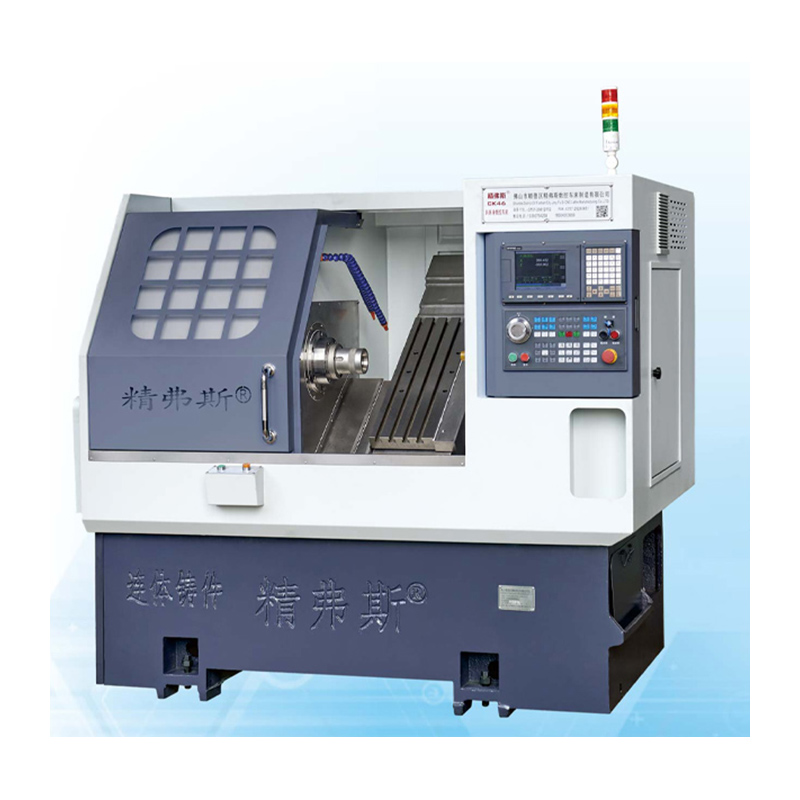

Tornio a letto inclinato CNC ad alta precisione

Quella che segue è l'introduzione del tornio a letto inclinato CNC ad alta precisione Jingfusi® di alta qualità, sperando di aiutarti a capirlo meglio. Benvenuti ai nuovi e vecchi clienti per continuare a collaborare con noi per creare un futuro migliore!

Modello:CK46

Invia richiesta

Descrizione del prodotto

I torni a banco inclinato CNC ad alta precisione Jingfusi® possono eseguire operazioni di tornitura e fresatura precise. In qualità di produttore professionale, vorremmo fornirvi il tornio a letto inclinato CNC ad alta precisione Jingfusi® di alta qualità. E ti offriremo il miglior servizio post-vendita e consegne puntuali.

Ecco alcune delle principali caratteristiche e caratteristiche di queste macchine:

Design del letto inclinato: il design del letto inclinato fornisce maggiore rigidità e stabilità durante la lavorazione. Garantisce che gli utensili da taglio rimangano molto vicini al pezzo in lavorazione, con conseguente maggiore precisione.

Mandrino ad alta precisione: dotate di un mandrino ad alta precisione, queste macchine offrono un'eccentricità minima del mandrino e un'eccellente precisione di rotazione. Questa precisione è fondamentale per ottenere tolleranze strette e finiture superficiali eccellenti.

Controlli CNC avanzati: dotati di controlli CNC avanzati e funzionalità di programmazione, gli operatori possono facilmente programmare e controllare operazioni di lavorazione complesse con precisione e flessibilità.

Diagramma della corsa della macchina

Dettagli del prodotto

Elenco dei parametri

progetto		unità	CK46	CK52	CK76
Lunghezza massima di tornitura		mm	350
Diametro massimo di rotazione sul letto		mm	Ø 500
Diametro massimo di sterzata sullo skateboard		mm	Ø 160
Inclinazione del letto		°	35°
Corsa effettiva dell'asse X/Z		mm	Diametro 1000/400
Specifiche della vite dell'asse X/Z		mm	32
Specifiche della guida dell'asse X/Z		mm	35
Potenza del motore dell'asse X/Z		chilowatt	1.3
Movimento veloce massimo dell'asse X/Z		m/min	24
Lunghezza della macchina utensile X larghezza X altezza		mm	2100X1580X1800
Peso totale dell'intera macchina		KG	2600
Numero del coltello		aggiustare	8
Misura coltello quadrato		mm	20X20
Dimensioni taglierina per fori tondi		mm	Ø20
Potere totale		kw	13	13	16
Consumo energetico medio		kw/h	2	2	2.5
albero principale	Forma della faccia dell'estremità del mandrino		A2-5	A2-6	A2-8


	Velocità massima del mandrino	giri/min	6000 (impostato su 4500)	4200 (impostato su 3500)	3200 (impostato su 2500)
	Potenza del motore del mandrino	chilowatt	7.5	7.5	11
	Coppia nominale del motore del mandrino	Nm	47,8 Nm	47,8 Nm	72 Nm
	Diametro massimo passaggio barra	mm	Ø45	Ø 51	Ø75

Precisione della macchina utensile

Precisione della macchina, standard del fattore Jingfus:
Importante elemento di prova	Diagramma schematico	Metodo di rilevamento	Norma di fabbrica


Battuta radiale del mandrino,		Rilevare l'eccentricità del cono esterno	0.0025


Posizione di ripetizione dell'asse X		Rileva il posizionamento ripetuto dell'asse X. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.0025


Posizione di ripetizione dell'asse Z		Rileva posizionamenti ripetuti sull'asse Z. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.0025


Se il cliente desidera testare la precisione ISO o VD1 degli assi X/Z/Y, ciò dovrà essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale di Jingfusi Factory.
