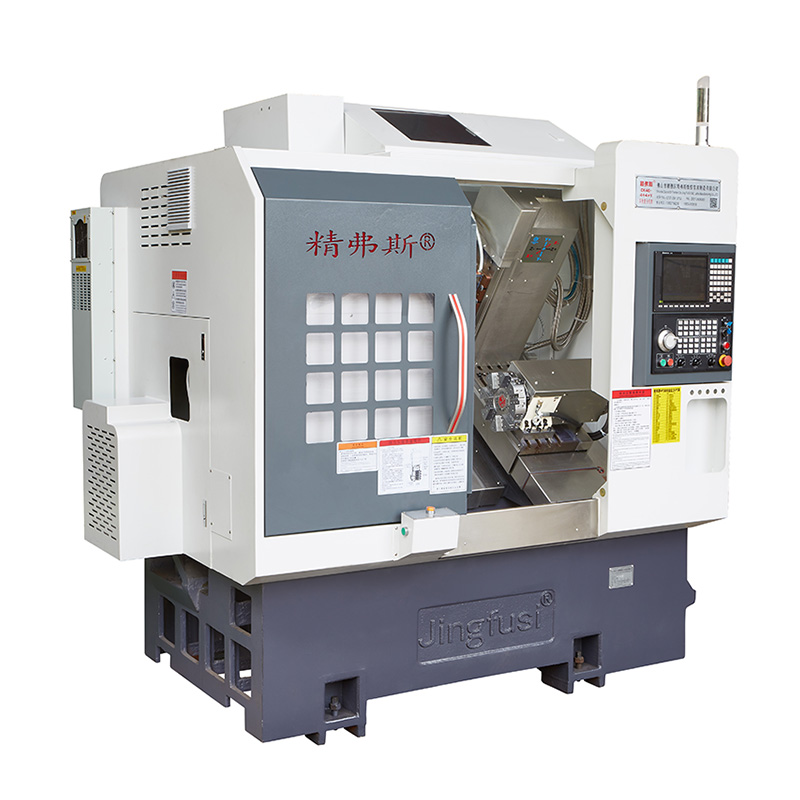

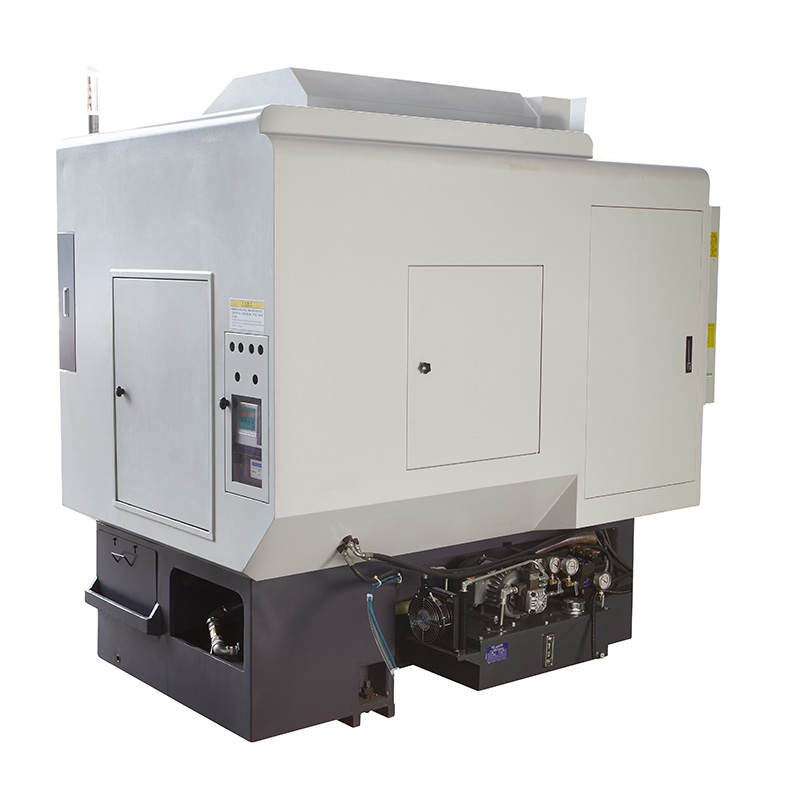

Tornio e fresatrice CNC ad alta efficienza

La macchina di tornitura e fresatura CNC ad alta efficienza Jingfusi® è caratterizzata da una struttura robusta e resistente e da una programmazione software avanzata per garantire precisione e accuratezza in ogni attività. Che tu abbia bisogno di praticare fori, tagliare forme complesse o ottenere una finitura a specchio sul tuo pezzo, la nostra macchina è all'altezza del compito.

Modello:CK52-5+5+Y

Invia richiesta

Descrizione del prodotto

Applicazioni

Uno dei principali vantaggi della nostra macchina di tornitura e fresatura CNC ad alta efficienza Jingfusi® è la sua versatilità. Con una gamma di opzioni di utensili disponibili, la nostra macchina può eseguire una varietà di operazioni di tornitura, fresatura e foratura, rendendola la scelta perfetta per la produzione su piccola scala o per progetti di produzione su larga scala.

Interfaccia intuitiva

Non lasciarti intimidire dalle sue funzionalità avanzate. La nostra macchina di tornitura e fresatura CNC ad alta efficienza vanta un'interfaccia utente intuitiva che semplifica l'utilizzo per i professionisti di tutti i livelli di esperienza. Con un display touchscreen interattivo e un software intuitivo, puoi programmare ed eseguire anche le attività più complesse in tutta sicurezza.

Flusso di lavoro efficiente

Al centro del design della nostra macchina c'è l'enfasi sull'efficienza. La macchina può essere programmata per eseguire più attività in un unico ciclo, riducendo i tempi di produzione e aumentando la produttività. Inoltre, la nostra macchina è dotata di un mandrino ad alta velocità che consente velocità di taglio più elevate, migliorando così ulteriormente la produttività.

Robusta durabilità

Comprendiamo che l'affidabilità è una priorità assoluta per i nostri clienti. Ecco perché abbiamo costruito la nostra macchina di tornitura e fresatura CNC ad alta efficienza con materiali robusti e durevoli in grado di resistere a un uso intensivo. Inoltre, la manutenzione e la manutenzione regolari sono semplici e consentono di mantenere la macchina nelle migliori condizioni operative per gli anni a venire.

In conclusione, la nostra macchina di tornitura e fresatura CNC ad alta efficienza Jingfusi® è uno strumento potente e versatile che può aiutare ad automatizzare i processi di produzione e migliorare l'efficienza. Che tu stia producendo serie su larga scala o pezzi unici e personalizzati, la nostra macchina può aiutarti a ottenere risultati di qualità eccellente con facilità. Contattaci oggi per organizzare una demo e vedere di persona cosa può fare per te il nostro prodotto.

Diagramma della corsa della macchina

Dettagli del prodotto

Elenco dei parametri

articolo	contenuto	unità	CK46-5+5+Y	CK52-5+5+Y
Ambito del trattamento	Dondolarsi sul letto	mm	Ø 500
	Lunghezza massima del cerchio esterno di sterzata	mm	320
	Diametro massimo della barra	mm	Ø45	Ø 51 ~ 55
asse principale	Velocità massima del mandrino	giri/min	6000 (impostato su 4000)	4500 (impostato su 3500)
	Tipo di testa del mandrino		A2-5	A2-6
	Diametro del foro passante del mandrino	mm	Ø 56	Ø 66
foraggio	Corsa massima dell'asse X/Z/Y	mm	800/470/310
	Movimento rapido massimo degli assi X/Z/Y	m/min	24 (impostazione 18)/24 (impostazione 18)/15 (impostazione 8)
	Asta a vite dell'asse X/Z/Y	mm	32/32/25
	Guida dell'asse X/Z/Y	mm	35/35/25
Torre dei coltelli	Torretta a otto stazioni	PZ	8 stazioni, può essere equipaggiato con portautensili a doppio foro, opzionale con 12 stazioni
Testa di potere	Modulo portautensile elettrico		ER25
	Velocità massima della testa motrice	giri/min	6000 (impostato su 4000), può essere comunemente utilizzato per elaborare prodotti da 4000
	Diametro massimo della testa di foratura e fresatura di installazione	mm	Ø 16
	Distanza tra l'albero della testata motore e l'albero	mm	65
macchinari elettrici	Potenza/coppia del motore principale	KW/Nm	7,5 KW/47,75 Nm, opzionale 11KW/70,03 Nm per parti in acciaio con una capacità di lavorazione di 80 e superiore
	Potenza/coppia del motore dell'asse X/Z/Y	KW/Nm	Yaskawa 1,8KW/11,5Nm. Opzionale nuova generazione 2,4 KW/nominale 11,5 Nm
	Potenza/coppia del motore della testata X/Z	KW/Nm	2,4 KW/11,5 Nm
	Velocità massima del motore della testata	giri/min	5000
altro	Dispositivo freno posizionamento mandrino		pressione idraulica
	Inclinazione del letto	°	35°
	Lunghezza piastra tavola coltello X larghezza	mm	700X290
	Lunghezza della macchina utensile X larghezza X altezza	mm	2200X1580X2000
	Peso totale dell'intera macchina	KG	3430
	Potere totale	kw	13
	Consumo energetico medio	kw/h	2

Precisione della macchina utensile

Precisione della macchina, standard del fattore Jingfus:
Importante elemento di prova	Diagramma schematico	Norma di fabbrica


Battimento radiale del mandrino		Rilevare l'eccentricità del cono esterno	0.0035


Posizione di ripetizione dell'asse X		Rileva il posizionamento ripetuto dell'asse X. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.003


Posizione di ripetizione dell'asse Z		Rileva posizionamenti ripetuti sull'asse Z. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.003


Posizione di ripetizione dell'asse Y		Rileva posizionamenti ripetuti sull'asse Y. Nota: prevedere innanzitutto circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.004


Posizione di ripetizione dell'asse C		Rilevare il riposizionamento del punto fisso dell'asse C, nota: prevedere prima circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto	20 secondi d'arco


Posizione dell'asse C rotante		Rileva la precisione della posizione casuale dell'asse C, nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi controllare le impostazioni ripetute	72 secondi d'arco


Battito di bloccaggio della testa di potenza		Battito del cono	0.015

Battito di bloccaggio della testa di potenza		Battito serrato	0.01

Se il cliente desidera testare la precisione ISO o VD1 degli assi X/Z/Y, ciò dovrà essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale di Jingfusi Factory.
