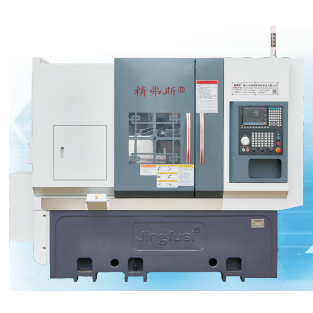

Torna automatica del tipo a torretta CNC

Siamo lieti di presentarti il tornio automatico a torretta CNC Jingfusi® di fascia alta, con l'obiettivo di approfondire la tua conoscenza di questo prodotto eccezionale. Diamo il benvenuto calorosamente sia ai nostri nuovi e stimati clienti di continuare la loro partnership con noi mentre ci impegniamo verso un futuro più luminoso insieme.

Modello:CK52T-600

Invia richiesta

Descrizione del prodotto

Sei cordialmente invitato a visitare la nostra fabbrica ed esplorare gli ultimi, a prezzi competitivi e di alta qualità Jingfusi® CNC Tort Tort Automatic Tornio, attualmente molto richiesto. Anticipiamo con impazienza l'opportunità di collaborare con te.

Tipo di torretta CNC Dettagli del prodotto del tornio automatico

Elenco dei parametri del torta di torretta CNC

progetto	Contenuto	unità	CK52T-600	CK76T-600	CK46T-600
Ambito di elaborazione	Diametro di rotazione massima del mandrino	mm	Ø 800
	Tipo di blocco	mm	Ø 180 ~ 400
	Lunghezza massima di svolta	mm	560
	Diametro massimo della barra	mm	Ø 51 ~ 55	Ø 72	Ø 45
Asse principale	Tipo di testa del mandrino		A2-6	A2 -8	A2-5
	Diametro del buco del mandrino	mm	Ø 66	Ø 86	Ø 56
	Velocità massima del fuso	r/min	4200	3200	6000
	Velocità del set del mandrino	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
foraggio	Viaggio massimo dell'asse x/z	mm	230/600
	Asse Z-Asse efficace	mm	570
	Movimento rapido massimo dell'asse x/z	m/mio	24
	Impostazione dell'asse x/z per un movimento veloce	m/mio	16/18
	Specifiche a vite dell'asse x/z	mm	40
	Specifiche del calibro dell'asse x/z	mm	35/45
Dodici posizioni servo torretta	Dodici position Servo Torret Center Altezza		100
	Torre del coltello al bordo opposto (diametro esterno)	mm	385
	Altezza centrale della torretta	mm	100
	Numero di pale della torretta	aggiustare	12
	Diametro di interferenza dell'elaborazione degli strumenti adiacente	mm	Ø180
	Dimensione del supporto per utensili fissi	mm	25x25
	Diametro della maniglia del supporto per coltelli	mm	Ø25
macchinari elettrici	Potenza/coppia del motore principale	KW / NM	11kW/classificato 72nm	15kW/valutato 98nm	7,5 kW/classificato 47nm
	Potenza/coppia del motore dell'asse x/z	KW / NM	Yaskawa 1.8kW/11,5 nm. Nuova generazione opzionale 2,4 kW/valutazione 11,5 nm
	Potenza/coppia del motore che cambia utensile della torretta	KW / NM	Nuova generazione 1,0 kW/3,1 Nm
	Potenza motore del sistema di raffreddamento	KW	0.3
	Sistema di raffreddamento ad alta pressione Motore Potenza	KW	3
Tailstock	Corsa di coda	mm	420
	Pinta massima dell'espulsore di coda di coda	mm	100
	Forma di azionamento del perno dell'eiettore di coda		Rigidità idraulica, forte
	Cono a cono cono con ago superiore di coda	Mk	MOHS 5 #, non oscilla né si deforma durante la lavorazione di precisione.
	Distanza massima tra punta e mandrino	mm	690
altro	Inclinazione del letto	°	30 ° o 15 °
	Macchina della macchina utensile lunghezza x larghezza x altezza	mm	2500x1600x1700
	Peso totale dell'intera macchina	KG	Il peso totale dell'intera macchina è di 4500 kg, con un peso totale opzionale di 3500 kg, meno 10000 yuan
	Potenza totale	KW	20
	Consumo energetico medio	KW / H.	3

Tipo di torretta CNC Accuratezza della macchina utensile per tornio automatico

Accuratezza della macchina, Standard del fattore Jingfus ：
Principale elemento di prova	Diagramma schematico	Metodo di rilevamento	Standard di fabbrica


Battito radiale del mandrino		Rileva il runout di cono esterno	0.0025


Posizione di ripetizione dell'asse X.		Rileva il posizionamento ripetuto dell'asse x. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.0025


Asse Z Ripetere la posizione		Rileva il posizionamento ripetuto sull'asse z. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.0025


Se il cliente desidera testare l'accuratezza ISO o VD1 dell'asse X/Z/Y, deve essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale della fabbrica di Jingfusi.
