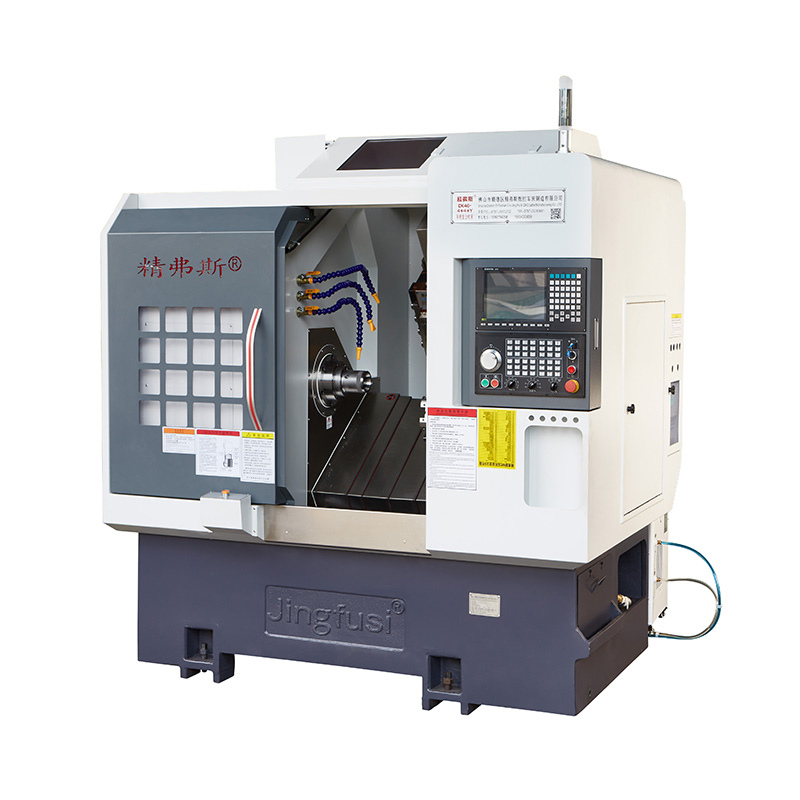

Centro di lavorazione composto di fresatura di trasporto CNC

Il centro di lavorazione del composto di fresatura di trasporto CNC è ideale per produrre componenti rotanti intricati e altamente precisi. Abilita il completamento della maggioranza, se non tutte, delle operazioni di lavorazione in un'unica configurazione. Ciò non solo garantisce precisione, ma migliora anche la produttività e il rapporto costo-efficacia.

Modello:CK46-4+4+Y

Invia richiesta

Descrizione del prodotto

Caratteristiche del centro di lavorazione composti di fresatura di rotazione CNC:

Retampiatura ridotta al minimo: diminuisce la necessità di più operazioni di serraggio, migliorando sia l'efficienza che la precisione.

Cambiamenti rapidi dello strumento: supporta modifiche allo strumento ad alta velocità, semplificare la disposizione degli strumenti per una lavorazione più conveniente.

Macchinatura completa: offre una gamma di funzioni per facilitare l'elaborazione composita di volti e lati finali, consentendo funzionalità di lavorazione versatili.

Diagramma di viaggio a macchina

CNC Turning Milling Compound Machining Center

Dettagli del prodotto

Elenco dei parametri

articolo	Modello di tornio	unità	CK46-4+4+Y.	CK52-4+4+Y.
Ambito di elaborazione	Oscillare sul letto	mm	Ø 500
	Lunghezza del cerchio esterno massima	mm	320
	Diametro massimo della barra	mm	Ø 45	Ø 51 ~ 55
Asse principale	Tipo di testa del mandrino		A2-5	A2-6

	Diametro del buco del mandrino	mm	Ø 56	Ø 66
	Velocità massima del fuso	r/min	6000 (impostato su 4500)	4500 (impostato su 3500)
foraggio	Viaggio efficace dell'asse x/z/y	mm	800/470/260

	Movimento rapido massimo dell'asse x/z/y	m/mio	24 (Impostazione 18)/24 (Impostazione 18)/15 (Impostazione 8)
	Asta a vite dell'asse x/z/y	mm	32/02/25
	Rilico dell'asse x/z/y	mm	35/05/25
Torre del coltello	Otto torretta di stazione	PC	8 stazioni, possono essere dotati di portatrici a doppio foro, opzionale con 12 stazioni
Testa di potenza	Modulo di detenzione dell'utensile della testa di potenza		ER25


	Power Head Tool	PC	Asse Z 4+Asse X 4, con 4 supporti per utensili fissi aggiuntivi installati
	Velocità massima della testa di potenza	r/min	6000 (impostato su 4000), possono essere comunemente utilizzati per elaborare i prodotti da 4000
	Distanza tra l'albero della testa di potenza e l'albero	mm	65
macchinari elettrici	Potenza/coppia del motore principale	KW / NM	Nuova generazione 7.5KW, 47,75 nm. Le parti in acciaio con una capacità di elaborazione di oltre 80 possono essere opzionalmente dotate di 11kW, 70,03Nm

	Potenza/coppia del motore dell'asse x/z/y	KW / NM	1.3kw/8.39nm
	Alimentazione/coppia del motore di potenza X/Z	KW / NM	1,7 kW/8nm
	Velocità massima del motore della testa di potenza	r/min	5000
altro	Dispositivo freno di posizionamento del mandrino		pressione idraulica


	Inclinazione del letto	°	35 °
	Macchina della macchina utensile lunghezza x larghezza x altezza	mm	2200x1580x1900
	Peso totale dell'intera macchina	KG	3430
	Potenza totale	KW	13
	Consumo energetico medio	KW / H.	2

Accuratezza della macchina utensile

Accuratezza della macchina, Standard del fattore Jingfus ：
Principale elemento di prova	Diagramma schematico	Standard di fabbrica


Battito radiale del mandrino		Rileva il runout di cono esterno	0.0035


Posizione di ripetizione dell'asse X.		Rileva il posizionamento ripetuto dell'asse x. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.003


Asse Z Ripetere la posizione		Rileva il posizionamento ripetuto sull'asse z. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.003


Asse Y Ripetere la posizione		Rileva il posizionamento ripetuto sull'asse Y. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.004


Asse C Ripetere la posizione		Rileva il riposizionamento del punto fisso dell'asse C, Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto	20 secondi di arco


COTURA POSIZIONE A ASSI		Rilevare l'accuratezza della posizione casuale dell'asse C, Nota: prima prevedere circa 50 volte per compensare l'errore del motore a freddo e del motore caldo, quindi controllare le impostazioni ripetute	72 secondi di arco


Power Head Bramping Beat		Cono battito	0.015

Power Head Bramping Beat		Battito di serraggio	0.01

Se il cliente desidera testare l'accuratezza ISO o VD1 dell'asse X/Z/Y, deve essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale della fabbrica di Jingfusi.
