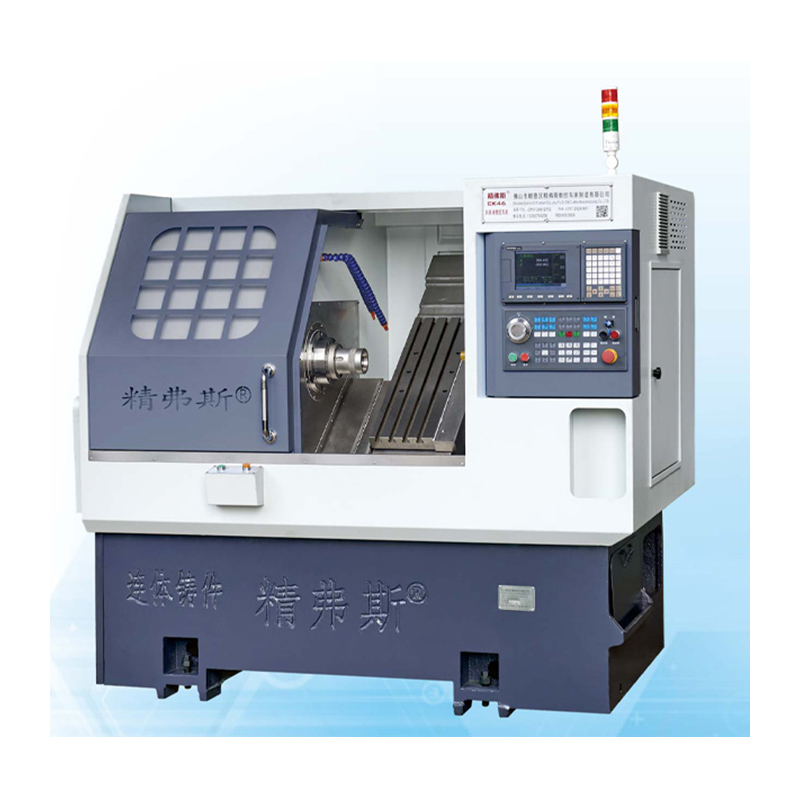

CNC SLANT BETTHES

I torni inclinati di Jingfusi® CNC presentano un design a letto inclinato di 35 gradi accoppiato a una solida struttura di coppia, garantendo una deformazione minima anche durante le operazioni di taglio a carico pesante. Questa progettazione inclinata del letto facilita i processi semplificati di installazione, sostituzione e ispezione. L'incorporazione di viti e mandrini ad alta precisione garantisce ulteriormente l'eccezionale precisione e la lucentezza superficiale nelle applicazioni di lavorazione.

Modello:CK46

Invia richiesta

Descrizione del prodotto

I torni di CNC Slant Bed sono un miglioramento e un aggiornamento di Jingfusi® CNC sulla base originale. Sulla base dell'eredità delle alte prestazioni di elaborazione e del facile funzionamento del modello originale, è stato sviluppato con un design a letto inclinato completamente chiuso e uno spazio operativo più ampio. , Machine Tool CNC di precisione con una velocità di elaborazione più elevata e una più facile regolazione e manutenzione.

Dettagli del prodotto

Elenco dei parametri

progetto		unità	CK46	CK52	CK76
Lunghezza massima di svolta		mm	350
Diametro di rotazione massimo sul letto		mm	Ø 500
Diametro di rotazione massimo sullo skateboard		mm	Ø 160
Inclinazione del letto		°	35 °
Viaggio efficace dell'asse x/z		mm	Diametro 1000/400
Specifiche a vite dell'asse x/z		mm	32
Specifiche della guida dell'asse x/z		mm	35
Potenza motorio dell'asse x/z		KW	1.3
Movimento rapido massimo dell'asse x/z		m/mio	24
Macchina della macchina utensile lunghezza x larghezza x altezza		mm	2100x1580x1800
Peso totale dell'intera macchina		KG	2600
Numero di coltello		aggiustare	8
Dimensione quadrata del coltello		mm	20x20
Dimensione del taglio del foro rotondo		mm	Ø20
Potenza totale		KW	13	13	16
Consumo energetico medio		KW / H.	2	2	2.5
Albero principale	Forma della faccia dell'estremità del fuso		A2-5	A2-6	A2 -8


	Velocità massima del fuso	r/min	6000 (impostato su 4500)	4200 (impostato su 3500)	3200 (impostato su 2500)
	Potenza del motore del mandrino	KW	7.5	7.5	11
	Coppia nominale del motore del mandrino	Nm	47,8 nm	47,8 nm	72nm
	Diametro di passaggio a barra massima	mm	Ø 45	Ø 51	Ø 75

Accuratezza della macchina utensile

Accuratezza della macchina, Standard del fattore Jingfus ：
Principale elemento di prova	Diagramma schematico	Metodo di rilevamento	Standard di fabbrica


Battito radiale del mandrino,		Rileva il runout di cono esterno	0.0025


Posizione di ripetizione dell'asse X.		Rileva il posizionamento ripetuto dell'asse x. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.0025


Asse Z Ripetere la posizione		Rileva il posizionamento ripetuto sull'asse z. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.0025


Se il cliente desidera testare l'accuratezza ISO o VD1 dell'asse X/Z/Y, deve essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale della fabbrica di Jingfusi.
