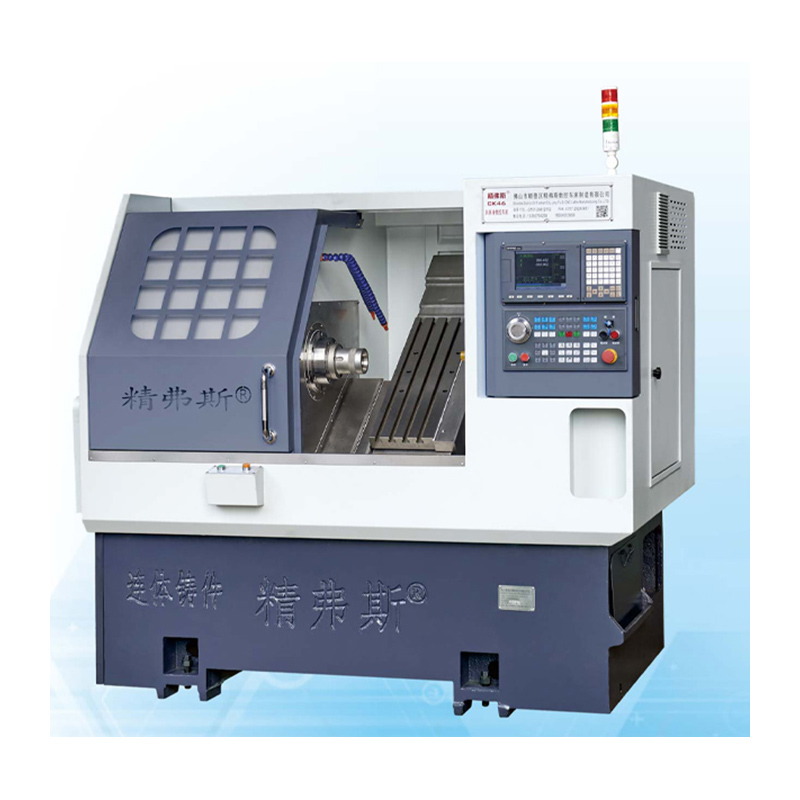

Tornio CNC con letto incline

Il tornio CNC Jingfusi® con letto inclinato è realizzato con sabbia di resina di alta qualità selezionata e il letto di base viene lanciato integralmente e sottoposto a un trattamento di invecchiamento rigoroso. Ha un'elevata rigidità, eccellenti prestazioni di assorbimento degli urti e resistenza, il che garantisce la stabilità della macchina. Il metodo di installazione della canna a vite a vite montata al centro e pre-concentrato migliora la rigidità e l'accuratezza dell'elaborazione della macchina utensile.

Modello:CK46

Invia richiesta

Descrizione del prodotto

Il tornio CNC Jingfusi® con letto inclinato ha le caratteristiche della comoda rimozione del chip, delle funzioni complete, delle prestazioni eccellenti, dell'alta rigidità, dell'alta efficienza e dell'alta precisione. Utilizzato principalmente in parti auto, valvole idrauliche, stampi e altri settori. È anche adatto per l'elaborazione batch di alberi, dischi e altre parti con dimensioni complesse, varie dimensioni e requisiti elevati di precisione. Può completare automaticamente l'elaborazione del chip di cerchi interni ed esterni, scanalature, coni, superfici sferiche, vari fili metrici e pollici e altri corpi rotanti. I getti sono tutti fatti di sabbia in resina, che ha subito un trattamento di invecchiamento e ha una buona stabilità, alta resistenza e buona conservazione della precisione.

Diagramma di viaggio a macchina

Dettagli del prodotto

Elenco dei parametri

progetto		unità	CK46	CK52	CK76
Lunghezza massima di svolta		mm	350
Diametro di rotazione massimo sul letto		mm	Ø 500
Diametro di rotazione massimo sullo skateboard		mm	Ø 160
Inclinazione del letto		°	35 °
Viaggio efficace dell'asse x/z		mm	Diametro 1000/400
Specifiche a vite dell'asse x/z		mm	32
Specifiche della guida dell'asse x/z		mm	35
Potenza motorio dell'asse x/z		KW	1.3
Movimento rapido massimo dell'asse x/z		m/mio	24
Macchina della macchina utensile lunghezza x larghezza x altezza		mm	2100x1580x1800
Peso totale dell'intera macchina		KG	2600
Numero di coltello		aggiustare	8
Dimensione quadrata del coltello		mm	20x20
Dimensione del taglio del foro rotondo		mm	Ø20
Potenza totale		KW	13	13	16
Consumo energetico medio		KW / H.	2	2	2.5
Albero principale	Forma della faccia dell'estremità del fuso		A2-5	A2-6	A2 -8


	Velocità massima del fuso	r/min	6000 (impostato su 4500)	4200 (impostato su 3500)	3200 (impostato su 2500)
	Potenza del motore del mandrino	KW	7.5	7.5	11
	Coppia nominale del motore del mandrino	Nm	47,8 nm	47,8 nm	72nm
	Diametro di passaggio a barra massima	mm	Ø 45	Ø 51	Ø 75

Accuratezza della macchina utensile

Accuratezza della macchina, Standard del fattore Jingfus ：
Principale elemento di prova	Diagramma schematico	Metodo di rilevamento	Standard di fabbrica


Battito radiale del mandrino,		Rileva il runout di cono esterno	0.0025


Posizione di ripetizione dell'asse X.		Rileva il posizionamento ripetuto dell'asse x. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.0025


Asse Z Ripetere la posizione		Rileva il posizionamento ripetuto sull'asse z. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.0025


Se il cliente desidera testare l'accuratezza ISO o VD1 dell'asse X/Z/Y, deve essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale della fabbrica di Jingfusi.
