Tornio da letto incline al CNC

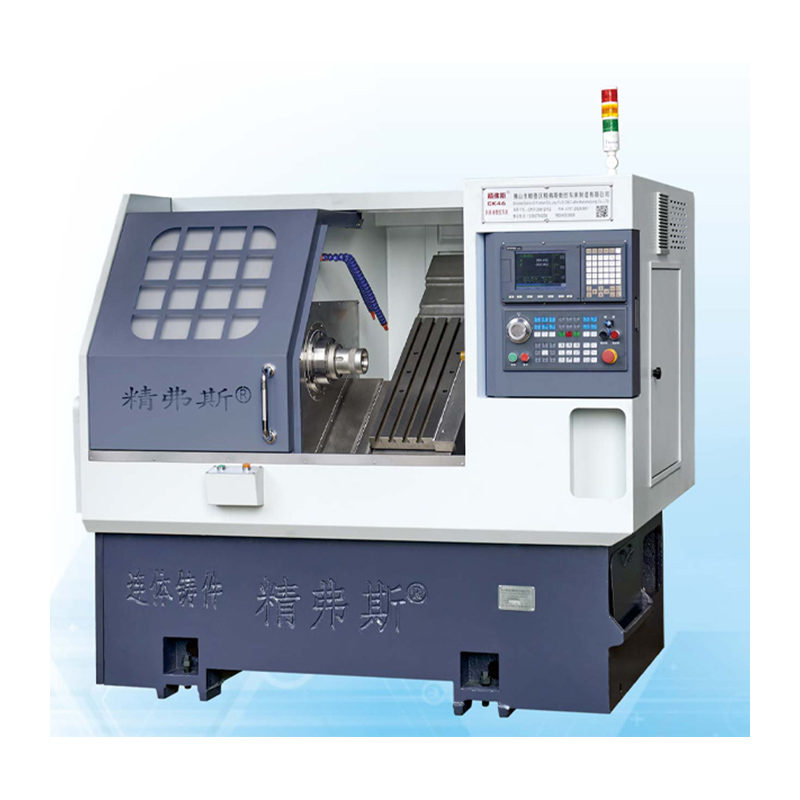

Il tornio incline al letto inclinata di Jingfusi® CNC trova l'applicazione in ambienti industriali in cui la produzione richiede la massima precisione e precisione. Oltre all'uso industriale, questi torni soddisfano le esigenze degli hobbisti e dei proprietari di piccole imprese che cercano uno strumento che offra un alto livello di personalizzazione e flessibilità nei processi di progettazione. Sia in ambienti di produzione su larga scala o iniziative su scala ridotta, il tornio da letto incline al CNC da Jingfusi® si adatta a requisiti diversi, combinando precisione con versatilità.

Modello:CK46

Invia richiesta

Descrizione del prodotto

Il tornio incline al letto di Jingfusi® CNC si distingue come uno strumento di lavorazione di precisione meticolosamente realizzato per la produzione di diversi componenti, con una particolare enfasi sulle parti cilindriche e rotazionali. La sua distintiva caratteristica si trova nella struttura del letto inclinato, ingegnerizzato strategicamente per migliorare la stabilità e la precisione durante il processo di lavorazione. Questo design innovativo garantisce che il tornio eccelle nella fornitura di risultati accurati e di alta qualità, rendendolo una risorsa preziosa per una vasta gamma di applicazioni di produzione.

Diagramma di viaggio a macchina

Dettagli del prodotto

Elenco dei parametri

progetto		unità	CK46	CK52	CK76
Lunghezza massima di svolta		mm	350
Diametro di rotazione massimo sul letto		mm	Ø 500
Diametro di rotazione massimo sullo skateboard		mm	Ø 160
Inclinazione del letto		°	35 °
Viaggio efficace dell'asse x/z		mm	Diametro 1000/400
Specifiche a vite dell'asse x/z		mm	32
Specifiche della guida dell'asse x/z		mm	35
Potenza motorio dell'asse x/z		KW	1.3
Movimento rapido massimo dell'asse x/z		m/mio	24
Macchina della macchina utensile lunghezza x larghezza x altezza		mm	2100x1580x1800
Peso totale dell'intera macchina		KG	2600
Numero di coltello		aggiustare	8
Dimensione quadrata del coltello		mm	20x20
Dimensione del taglio del foro rotondo		mm	Ø20
Potenza totale		KW	13	13	16
Consumo energetico medio		KW / H.	2	2	2.5
Albero principale	Forma della faccia dell'estremità del fuso		A2-5	A2-6	A2 -8


	Velocità massima del fuso	r/min	6000 (impostato su 4500)	4200 (impostato su 3500)	3200 (impostato su 2500)
	Potenza del motore del mandrino	KW	7.5	7.5	11
	Coppia nominale del motore del mandrino	Nm	47,8 nm	47,8 nm	72nm
	Diametro di passaggio a barra massima	mm	Ø 45	Ø 51	Ø 75

Accuratezza della macchina utensile

Accuratezza della macchina, Standard del fattore Jingfus ：
Principale elemento di prova	Diagramma schematico	Metodo di rilevamento	Standard di fabbrica


Battito radiale del mandrino,		Rileva il runout di cono esterno	0.0025


Posizione di ripetizione dell'asse X.		Rileva il posizionamento ripetuto dell'asse x. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.0025


Asse Z Ripetere la posizione		Rileva il posizionamento ripetuto sull'asse z. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.0025


Se il cliente desidera testare l'accuratezza ISO o VD1 dell'asse X/Z/Y, deve essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale della fabbrica di Jingfusi.
