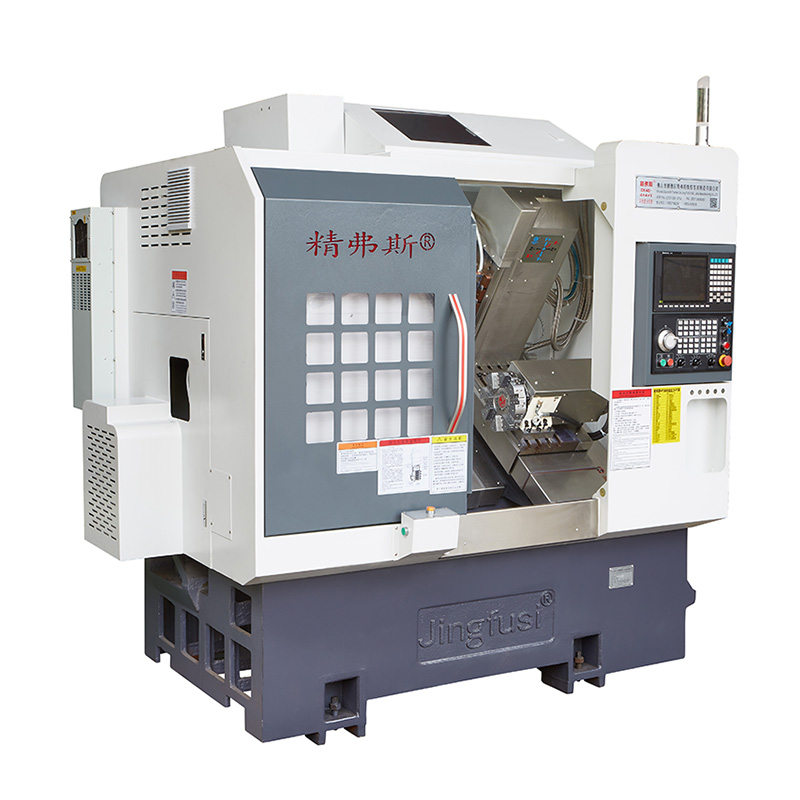

Macchina per tornio automatico CNC
Stai cercando una macchina affidabile ed efficiente che migliorerà la produttività della tua azienda? Non guardare oltre la macchina del tornio automatico CNC. Con la sua tecnologia e precisione avanzate, questa macchina è la soluzione perfetta per tutte le esigenze di produzione.
Modello:CK52-5+5+Y
Invia richiesta
Descrizione del prodotto
Presentazione della macchina del tornio automatico CNC-lo strumento di precisione necessario per una produzione di alta qualità
Ecco alcune delle caratteristiche chiave di questa incredibile macchina:
Tecnologia di precisione: la macchina del tornio automatico CNC è dotata dell'ultima tecnologia di precisione per garantire che tutto il tuo lavoro sia di altissima qualità e precisione. Utilizzando il software all'avanguardia, la macchina può produrre parti con estrema precisione e precisione, dandoti i migliori risultati possibili.
Versatilità: che tu stia lavorando con materie prime o prodotti finiti, questa macchina può gestire tutto. Con la sua funzionalità versatilità e multi-asse, è possibile creare quasi tutte le parti di cui hai bisogno, dalle geometrie semplici a complesse.
Facilità d'uso: la macchina del tornio automatico CNC è facile da usare e facile da usare. Con i suoi controlli intuitivi e semplici sistemi di programmazione, il tuo team può accelerare in pochissimo tempo, massimizzando la produttività.
Durabilità: realizzata con solo materiali di alta qualità, questa macchina è costruita per durare. Può resistere anche agli ambienti di produzione più impegnativi e ti garantisce di ottenere il massimo dal tuo investimento.
Bassa manutenzione: la macchina del tornio automatico CNC richiede una manutenzione minima, risparmiando tempo e denaro. Con il suo design semplice e la costruzione robusta, puoi concentrarti su ciò che conta davvero: la tua produzione.
In conclusione, la macchina del tornio automatico CNC è l'aggiunta perfetta a qualsiasi linea di produzione. Con la sua tecnologia di precisione, versatilità, facilità d'uso, durata e bassa manutenzione, questa macchina migliorerà sicuramente la produttività della tua azienda. Non esitare, investi nella macchina del tornio automatico CNC oggi e inizia a raccogliere i premi domani!
Diagramma di viaggio a macchina
Dettagli del prodotto
Elenco dei parametri
| articolo | contenuto | unità | CK46-5+5+Y. | CK52-5+5+Y. |
| Ambito di elaborazione | Oscillare sul letto | mm | Ø 500 | |
| Lunghezza del cerchio esterno massima | mm | 320 | ||
|
Diametro massimo della barra |
mm | Ø 45 | Ø 51 ~ 55 | |
| Asse principale | Velocità massima del fuso | r/min | 6000 (impostato su 4000) | 4500 (impostato su 3500) |
| Tipo di testa del mandrino |
|
A2-5 | A2-6 | |
| Diametro del buco del mandrino | mm | Ø 56 | Ø 66 | |
| foraggio | Asse x/z/y Scata massima | mm | 800/470/310 | |
| Movimento rapido massimo dell'asse x/z/y | m/mio | 24 (Impostazione 18)/24 (Impostazione 18)/15 (Impostazione 8) | ||
| Asta a vite dell'asse x/z/y | mm | 32/02/25 | ||
| Rilico dell'asse x/z/y | mm | 35/05/25 | ||
| Torre del coltello | Otto torretta di stazione | PC | 8 stazioni, possono essere dotati di portatrici a doppio foro, opzionale con 12 stazioni | |
| Testa di potenza | Modulo di detenzione dell'utensile della testa di potenza |
|
ER25 | |
| Velocità massima della testa di potenza | r/min | 6000 (impostato su 4000), possono essere comunemente utilizzati per elaborare i prodotti da 4000 | ||
| Diametro della testa di perforazione e fresatura massima | mm | Ø 16 | ||
| Distanza tra l'albero della testa di potenza e l'albero | mm | 65 | ||
| macchinari elettrici | Potenza/coppia del motore principale | KW / NM | 7,5 kW/47,75 nm, 11kw/70,03 nm opzionale per parti di acciaio con una capacità di elaborazione di 80 e superiore | |
| Potenza/coppia del motore dell'asse x/z/y | KW / NM | Yaskawa 1.8kW/11,5 nm. Nuova generazione opzionale 2,4 kW/valutazione 11,5 nm | ||
| Alimentazione/coppia del motore di potenza X/Z | KW / NM | 2,4 kW/11,5 nm | ||
| Velocità massima del motore della testa di potenza | r/min | 5000 | ||
| altro | Dispositivo freno di posizionamento del mandrino |
|
pressione idraulica | |
| Inclinazione del letto | ° | 35 ° | ||
| Lunghezza della piastra del tavolo da coltello x larghezza | mm | 700x290 | ||
| Macchina della macchina utensile lunghezza x larghezza x altezza | mm | 2200x1580x2000 | ||
| Peso totale dell'intera macchina | KG | 3430 | ||
| Potenza totale | KW | 13 | ||
| Consumo energetico medio | KW / H. | 2 | ||
Accuratezza della macchina utensile
| Accuratezza della macchina, Standard del fattore Jingfus ： | ||||||||
| Principale elemento di prova | Diagramma schematico | Standard di fabbrica | ||||||
| Battito radiale del mandrino |
|
Rileva il runout di cono esterno | 0.0035 | |||||
| Posizione di ripetizione dell'asse X. |
|
Rileva il posizionamento ripetuto dell'asse x. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto. | 0.003 | |||||
| Asse Z Ripetere la posizione |
 |
Rileva il posizionamento ripetuto sull'asse z. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto. | 0.003 | |||||
| Asse Y Ripetere la posizione |
|
Rileva il posizionamento ripetuto sull'asse Y. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto. | 0.004 | |||||
| Asse C Ripetere la posizione |
|
Rileva il riposizionamento del punto fisso dell'asse C, Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto | 20 secondi di arco | |||||
| COTURA POSIZIONE A ASSI |
|
Rilevare l'accuratezza della posizione casuale dell'asse C, Nota: prima prevedere circa 50 volte per compensare l'errore del motore a freddo e del motore caldo, quindi controllare le impostazioni ripetute | 72 secondi di arco | |||||
| Power Head Bramping Beat |
|
Cono battito | 0.015 | |||||
| Power Head Bramping Beat |
 |
Battito di serraggio | 0.01 | |||||
| Se il cliente desidera testare l'accuratezza ISO o VD1 dell'asse X/Z/Y, deve essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale della fabbrica di Jingfusi. | ||||||||
