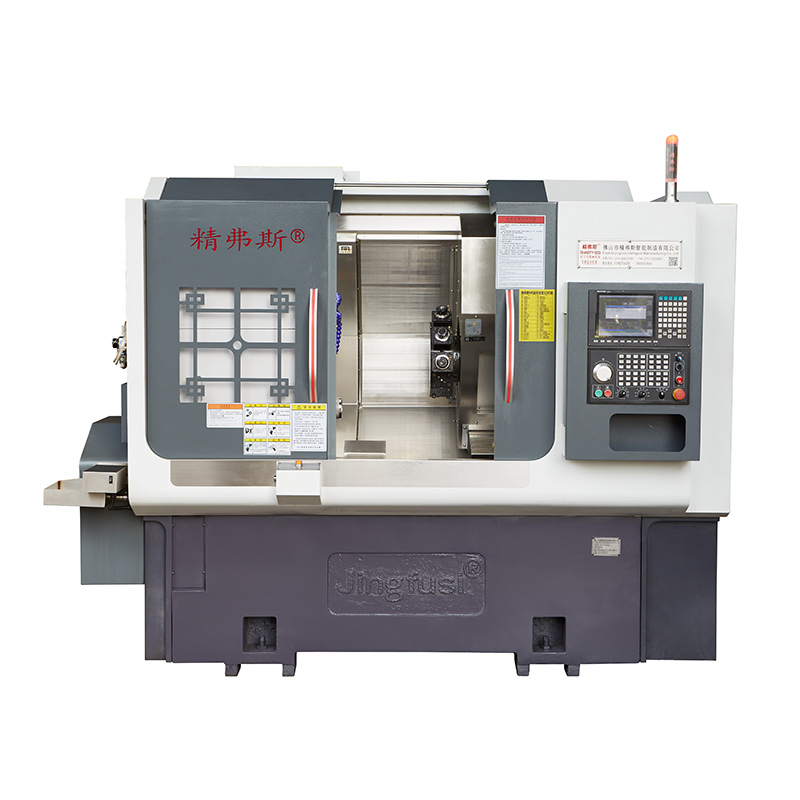

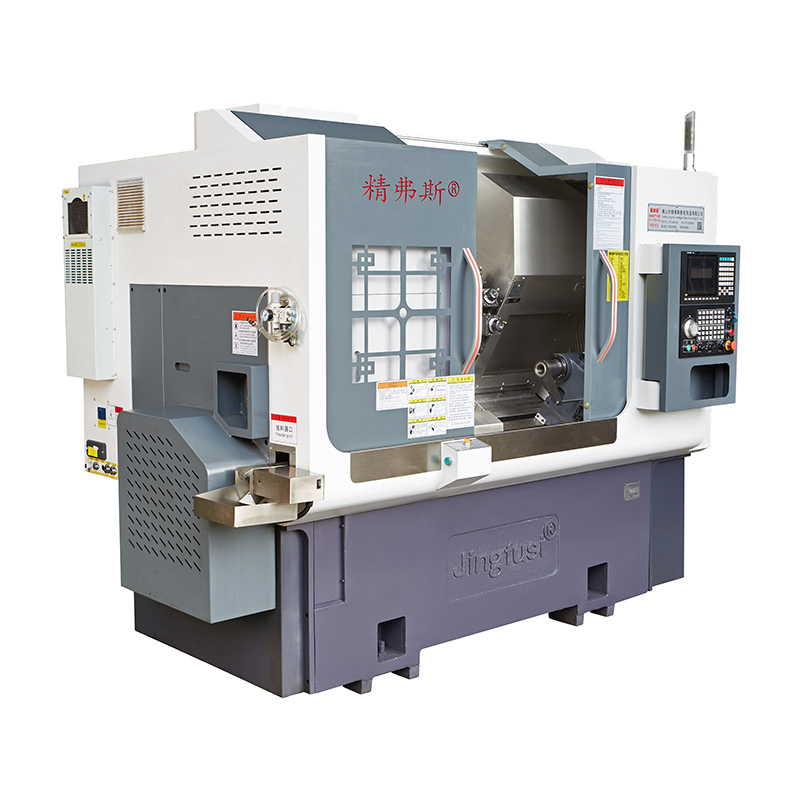

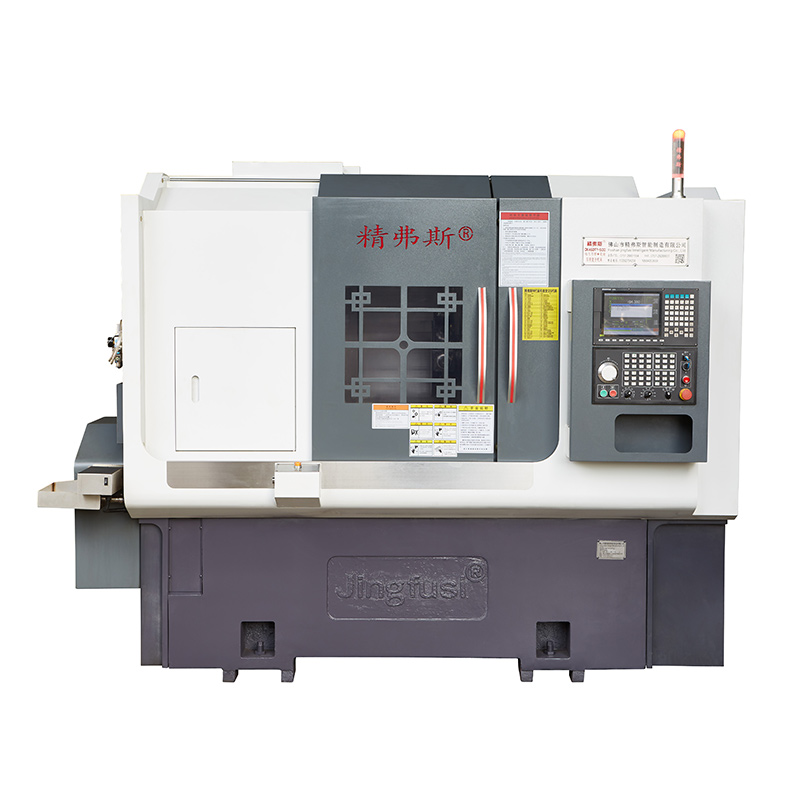

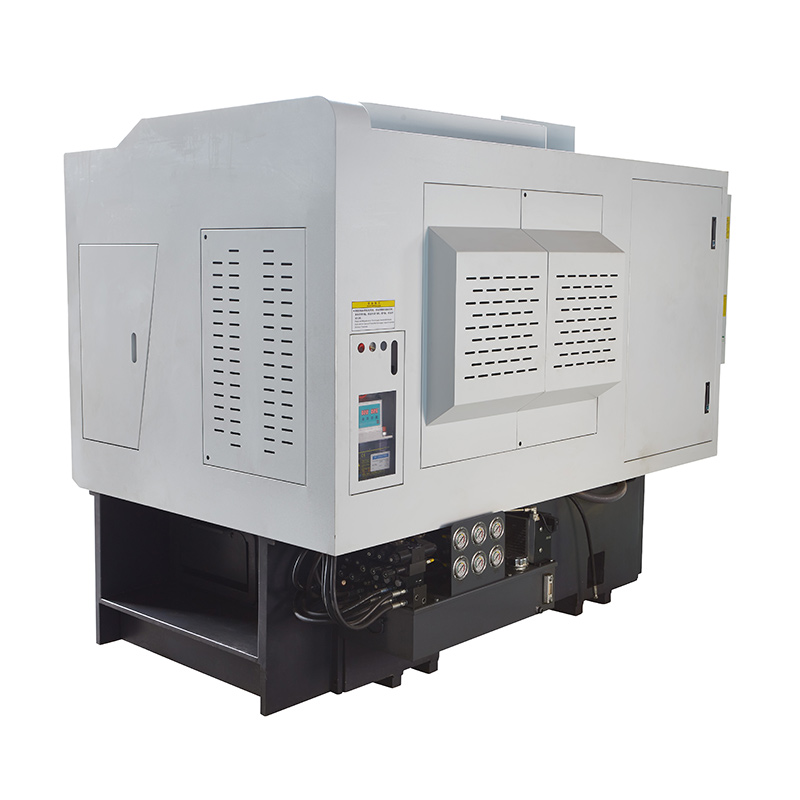

Torta automatica della torretta e fresatura

La svolta automatica della torretta e le fresature hanno in genere una torretta per utensili in grado di contenere più utensili da taglio. La torretta può essere indicizzata automaticamente per selezionare lo strumento appropriato per ciascuna operazione di lavorazione, riducendo il tempo di configurazione e aumentando l'efficienza.

Modello:CK46DTY

Invia richiesta

Descrizione del prodotto

Queste macchine automatiche di rotazione e fresatura della torretta possono anche eseguire operazioni di fresatura, consentendo la creazione di forme, caratteristiche e contorni complessi spostando uno strumento di taglio in varie direzioni. La fresatura espande le capacità di lavorazione della macchina oltre a una semplice svolta.

Diagramma di viaggio a macchina

Automatic Turret Turning and Milling Machine

Dettagli del prodotto

Elenco dei parametri

articolo	Modello di tornio	unità	Ck52dty	Ck76dty	Ck46dty
Ambito di elaborazione	Diametro di rotazione massima del mandrino	mm	Ø 700
	Lunghezza del cerchio esterno massima	mm	520
	Diametro massimo della barra	mm	Ø 55	Ø 72	Ø 45
Asse principale	Velocità massima del fuso	r/min	4200 (Impostazione 3500)	3200 (Impostazione 2000)	6000 (set 4500)
	Tipo di testa del mandrino		A2 - 6	A2 -8	A2 - 5
	Diametro del buco del mandrino	mm	Ø 66	Ø 86	Ø 56
foraggio	Asse x/z/y Scata massima	mm	260/500/± 60
	Testa di potenza a 90 ° che passa attraverso il centro del mandrino	mm	30
	Movimento rapido massimo dell'asse x/z/y	m/mio	24 (Impostazione 16)/ 24 (Impostazione 16)/ 14 (Impostazione 8)
	Asta a vite dell'asse x/z/y	mm	40
	Traccia a rulli dell'asse x/z/y	mm	35/45/35
Torretta di potenza	Modello di torretta di potenza (torretta di potenza)	BMT	BMT55
	Collet di potenza	È	ER32
	Dimensione del supporto per utensili fissi	mm	25x25
	Diametro del gambo del supporto per foro	mm	Ø32
macchinari elettrici	Potenza/coppia del motore principale	KW / NM	11kW/classificato 72nm	15kW/valutato 98nm	7,5 kW/classificato 47nm
	Potenza/coppia del motore dell'asse x/z/y	KW / NM	Yaskawa 2.9 KW /18.6nm，optional New Generation3.1 KW /15nm
	Potenza/coppia del motore della testa di potenza della torretta	KW / NM	Nuova generazione 3.1 KW/15NM
	Velocità massima del motore di alimentazione della torretta	r/min	6000 (Impostazione 4000), velocità comune≤4000
	Motore di potenza motore/coppia	KW / NM	3.1 kW/15nm
	Potenza/coppia del motore che cambia utensile della torretta	KW / NM	New Generation1.0 KW /3.1nm
Tailstock	Corsa di coda	mm	520
	Massima corsa idraulica di coda	mm	100
	Cono a cono cono con ago superiore di coda	Mk	MOHS 5#
	Distanza massima tra punta e mandrino	mm	690
altro	Dispositivo freno di posizionamento del mandrino		Programmabile idraulico, opzionale
	Inclinazione del letto	°	30 ° o 15 °
	Macchina della macchina utensile lunghezza x larghezza x altezza	mm	2500x1680x1900
	Peso totale dell'intera macchina	KG	5000 kg
	Potenza totale	KW	20
	Consumo energetico medio	KW / H.	3

Accuratezza della macchina utensile

Accuratezza della macchina, Standard del fattore Jingfus ：
Principale elemento di prova	Diagramma schematico	Metodo di rilevamento	Standard di fabbrica


Battito radiale del mandrino		Rileva il runout di cono esterno	0.0035


Posizione di ripetizione dell'asse X.		Rileva il posizionamento ripetuto dell'asse x. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.003


Asse Z Ripetere la posizione		Rileva il posizionamento ripetuto sull'asse z. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.003


Asse Y Ripetere la posizione		Rileva il posizionamento ripetuto sull'asse Y. Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto.	0.004


Asse C Ripetere la posizione		Rileva il riposizionamento del punto fisso dell'asse C, Nota: prima prevedere circa 50 volte per compensare l'errore del motore freddo e del motore caldo, quindi rilevare il posizionamento ripetuto	20 secondi di arco


COTURA POSIZIONE A ASSI		Rilevare l'accuratezza della posizione casuale dell'asse C, Nota: prima prevedere circa 50 volte per compensare l'errore del motore a freddo e del motore caldo, quindi controllare le impostazioni ripetute	72 secondi di arco


Power Head Bramping Beat		Cono battito	0.015

Power Head Bramping Beat		Battito di serraggio	0.01

Se il cliente desidera testare l'accuratezza ISO o VD1 dell'asse X/Z/Y, deve essere determinato al momento della stesura del contratto. Il cliente deve testare questo articolo contemporaneamente all'accettazione iniziale della fabbrica di Jingfusi.
